| محل منبع: | چین |
| نام تجاری: | سومور |
| شماره مدل: | SP7750 |
● اندازه میز کار: ۵۰۰ * ۱۸۰ میلیمتر
● ضخامت برش: ۶۰۰ میلیمتر قابل تنظیم
● برنامه سفر میز کار: ۵۵۰ * ۶۳۰ میلیمتر
● زاویه برش: ± ۶ درجه (در ۱۰۰ میلیمتر قابل دستیابی است)
● راندمان برش: 200 میلیمتر مربع در دقیقه؛ (وقتی ضخامت Cr12 برابر با 80 میلیمتر باشد)
● از نرمافزارهای تحلیل سهبعدی و المان محدود برای تکمیل طراحی بهینه ماشینهای ابزار استفاده کنید.
● این ماشین ابزار از ریختهگری ماسهای رزینی با مقاومت بالا استفاده میکند که تحت عملیات آنیل و پیرسازی ارتعاشی پیشرفته قرار گرفتهاند.
● این دستگاه با اتخاذ طراحی ساختار محصول و پشتیبانی دقیق از دندهها برای بستر، استحکام بسیار بالایی را تضمین میکند.
● محورهای X و Y مجهز به ریلهای راهنمای فولادی V شکل، پیچهای ساچمهای با دقت بالا و یاتاقانهای مخصوص پیچهای دقیق هستند.
● محورهای X، Y، U و V از موتورهای پلهای استفاده میکنند، در حالی که محور Z از بالابر برقی بهره میبرد.
● استفاده از روانکاری متمرکز الکتریکی برای کاهش ساییدگی قطعات متحرک
● مجهز به امواج پلهای هوشمند و قابل تنظیم، یک موج گروهبندی شده واقعی است که الزامات برشکاری با جریان بالا در درازمدت را برآورده میکند! برش قطعات کار (Cr12) با راندمان 8000-10000 میلیمتر مربع در ساعت برای مدت طولانی، با اتلاف 0.01 میلیمتر سیم مولیبدن (0.18 میلیمتر) هنگام برش قطعات کار 200000 میلیمتر مربع.

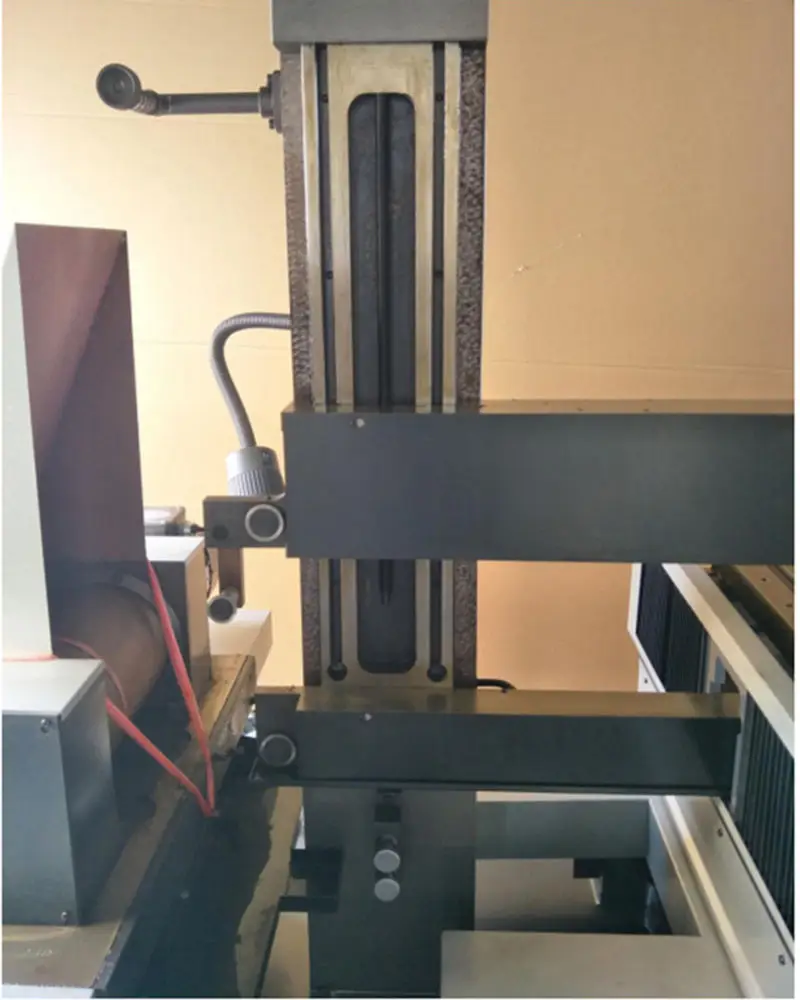

● بازوی سیمی ماشین ابزار با استفاده از یک ریل راهنمای شیار تخت کشویی که به صورت خودکار طراحی شده است، بالا و پایین میرود، که به چرخ راهنمای بالایی اجازه میدهد پس از تنظیم ارتفاع سر ماشین، نسبی باشد. عمودی بودن فضا به طور قابل توجهی تغییر نخواهد کرد و عمودی بودن سیم مولیبدن نسبت به قطعه کار را تضمین میکند.
| مدل | SP7750 |
| ریختهگری قاب تخت | ریختهگری دقیق ماسه رزینی، آنیل در دمای بالا، دقت مکانیکی برای مدت طولانی بدون تغییر باقی میماند. |
| طراحی میز کار | طراحی پشتیبانی کامل، فاصله زیاد بین ریلهای پشتیبانی محور XY، پایداری خوب و ظرفیت تحمل بار قوی. |
| اندازه میز کار | 650 * 1050mm |
| ضخامت برش | قابل تنظیم 600 میلی متر |
| برنامه سفر میز کار | 550 * 630mm |
| برش مخروطی | ± ۶ درجه (در ۱۰۰ میلیمتر قابل دستیابی است) |
| راندمان برش | ۲۰۰ میلیمتر مربع در دقیقه؛ (وقتی ضخامت Cr12 برابر با ۸۰ میلیمتر باشد) |
| جریان برش | 10A |
| خشونت | پردازش Cr12 با ضخامت 40 میلیمتر با برش یکباره، زبری ≤ 2.5 میکرومتر، برش چندگانه، زبری: Ra ≤ 1.2 میکرومتر |
| دقت پردازش | ± 0.005 میلیمتر (ضخامت 40 میلیمتر، 20 میلیمتر مربع در اضلاع مقابل) |
| قدرت امتیاز | توان نامی 3.5 کیلووات |
| قطر الکترود | Φ0.15 × 0.20 میلی متر |
| سرعت سیم | تنظیم سرعت فرکانس متغیر (1-11 متر بر ثانیه) |
| حالت درایو | درایو پلهای |
| اندازه دستگاه | 1900 * 1700 * 1800mm |
| وزن دستگاه | 2500kg |
| ظرفیت تحمل بار میز کار | 800kg |
| سفر با محور X | 550mm |
| سفر محور Y | 630mm |
| حرکت محور U | ± 30mm |
| حرکت محور V | ± 30mm |
| پیچ | پیچ ساچمهای دقیق (شمال چیشان) |
| راهنما | ریل راهنمای فولادی V شکل |
| مخزن آب | ظرفیت مخزن آب ≥ ۸۰ لیتر، صفحه فیلتر + فیلتراسیون المنت فیلتر |
| سیال کار | خمیر امولسیون مخصوص یا مایع برش پایه آب |
| موتور تنظیم سرعت فرکانس متغیر تخصصی | |
| محافظ ایمنی پوشش درام ابریشم، محافظ انسداد درام ابریشم، محدود کننده چپ و راست | |
| محافظت در برابر شکستگی سیم | |
| انحراف لوله ذخیره سیم ≤ 0.015 میلیمتر | |
| بخش حمل و نقل ابریشم | سیستم تغذیه سیم AUTOCUT |
