| محل منبع: | چین |
| نام تجاری: | سومور |
| شماره مدل: | SP5063 |
● حداکثر طول ورودی رم: ۶۳۰ میلیمتر
● زاویه شیب رام: ±10
● عرض شیار T شکل سه نظام: 22H11mm
● فاصله از سطح تکیهگاه ابزار تا دیواره جلویی تخت: ۱۱۲۰ میلیمتر
● سطح کار تا انتهای پایینی کالسکه: ۸۰۰ میلیمتر
● حداکثر فاصله حرکت طولی میز کار: ۱۰۰۰ میلیمتر
● حداکثر فاصله حرکت جانبی میز کار: ۷۰۰ میلیمتر
● قطر میز: ۱۴۰۰ میلیمتر

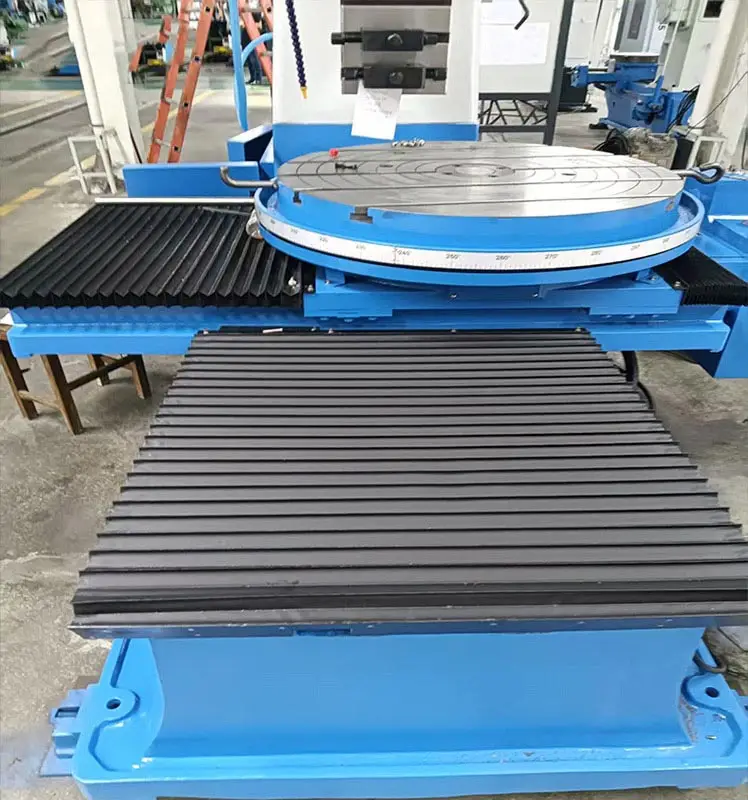

● میز کار این ماشین ابزار با سه جهت مختلف پیشروی (طولی، افقی و چرخشی) ارائه میشود، بنابراین جسم کار پس از بستن، از چندین سطح در ماشین ابزار عبور میکند.
● مکانیزم انتقال قدرت هیدرولیکی با حرکت رفت و برگشتی بالشتکی کشویی و دستگاه تغذیه هیدرولیکی برای میز کار.
● بالشتک کشویی در هر حرکت سرعت یکسانی دارد و سرعت حرکت کوبه و میز کار را میتوان به طور مداوم تنظیم کرد.
● میز کنترل هیدرولیک دارای مکانیزم کموتاسیون روغن برای معکوس کردن روغن است. علاوه بر تغذیه بیرونی هیدرولیکی و دستی، حتی یک موتور محرک عمودی، افقی و چرخشی با حرکت سریع نیز وجود دارد.
● استفاده از تغذیه هیدرولیکی برای دستگاه شیارزن، زمانی است که کار تمام شده و تغذیه آنی انجام میشود، بنابراین بهتر از دستگاه شیارزن مکانیکی است که از تغذیه چرخ درام استفاده میکند.
● این دستگاه برای صفحه درونیابی، سطح فرمدهی و شیار کلید و غیره استفاده میشود.
● آیا میتوان شیب را در قالب ۱۰ درجه و سایر موارد در محدوده و غیره وارد کرد؟
● سازمانی مناسب برای تولید تکی یا دستهای کوچک.
| مدل | SP5063 |
| حداکثر طول ورود رم (سوراخ داخلی درونیابی شده ۵۳۰ میلیمتر) | 630mm |
| تعداد رفت و برگشت در دقیقه توسط قوچ | ۸، ۱۲، ۲۰، ۳۰ بعد از ظهر |
| زاویه شیب رم | ± 10 |
| عرض شیار T سه نظام ابزار | ۲۲H۱۱ میلیمتر |
| فاصله از سطح تکیهگاه ابزار تا دیواره جلویی تخت | 1120mm |
| سطح کار تا انتهای پایینی کالسکه | 800mm |
| حداکثر فاصله حرکت طولی میز کار | 1000mm |
| حداکثر فاصله حرکت جانبی میز کار | 700mm |
| تغذیه عمودی و افقی میز کار | 0،10،0.20،0.32،0.54،0.80،1.30 میلیمتر در هر |
| تغذیه چرخشی میز کار | 3'6',9'36'',16'12'',24',39'deg/per |
| قطر میز | 1120mm |
| حداکثر بار میز کار | 2000kg |
| عرض شیار T شکل مرکزی میز کار | ۲۲H۱۱ میلیمتر |

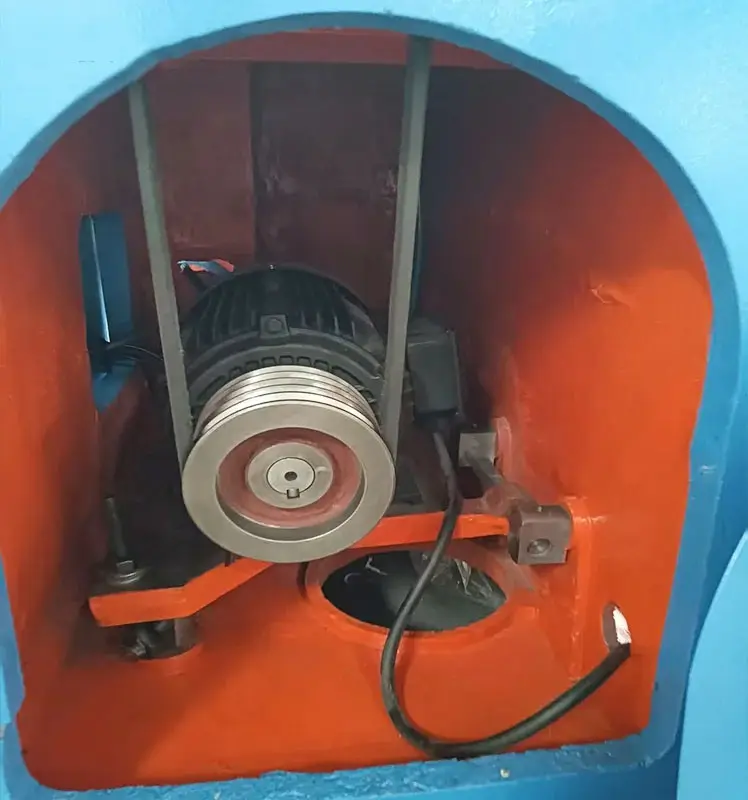

| قدرت موتور محرک اصلی | 11kw |
| تغذیه سروو موتور | 4.0kw |
| موتور تنظیم موقعیت رم | 0.55 کیلووات 1400 دور در دقیقه |
| حداکثر نیروی برش | 20000N |
| وزن خالص دستگاه (حدود) | 11T |
| اندازه کلی ماشین ابزار (طول x عرض x ارتفاع) | 3580 × × 2390 3660mm |
| اندازه بسته تقسیم شده | 3780/2560/1300,2350/1200/2500mm |
