| محل منبع: | چین |
| نام تجاری: | سومور |
| شماره مدل: | HMC800 |
| صدور گواهینامه: | CE |
● اندازه میز کار: 800x800 میلیمتر
● حرکت محور X: ۱۰۰۰ میلیمتر
● حرکت محور Y: ۵۰۰ میلیمتر
● حرکت محور Z: ۵۰۰ میلیمتر
● حداکثر وزن میز کار: ۱۵۰۰ کیلوگرم
● حداکثر سرعت اسپیندل: ۸۰۰۰ دور در دقیقه
● مخروطی اسپیندل: BT50

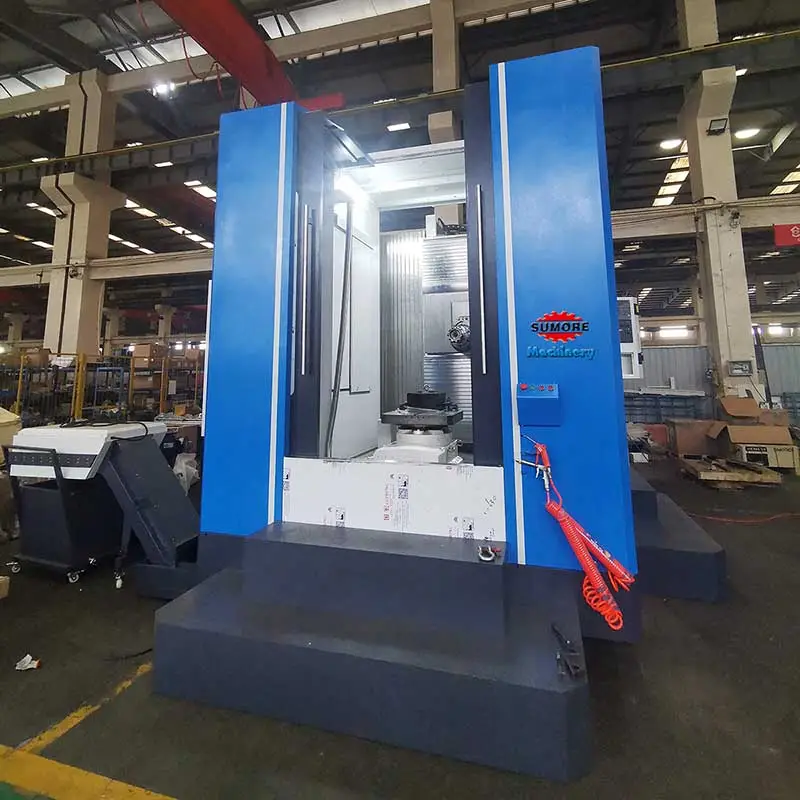

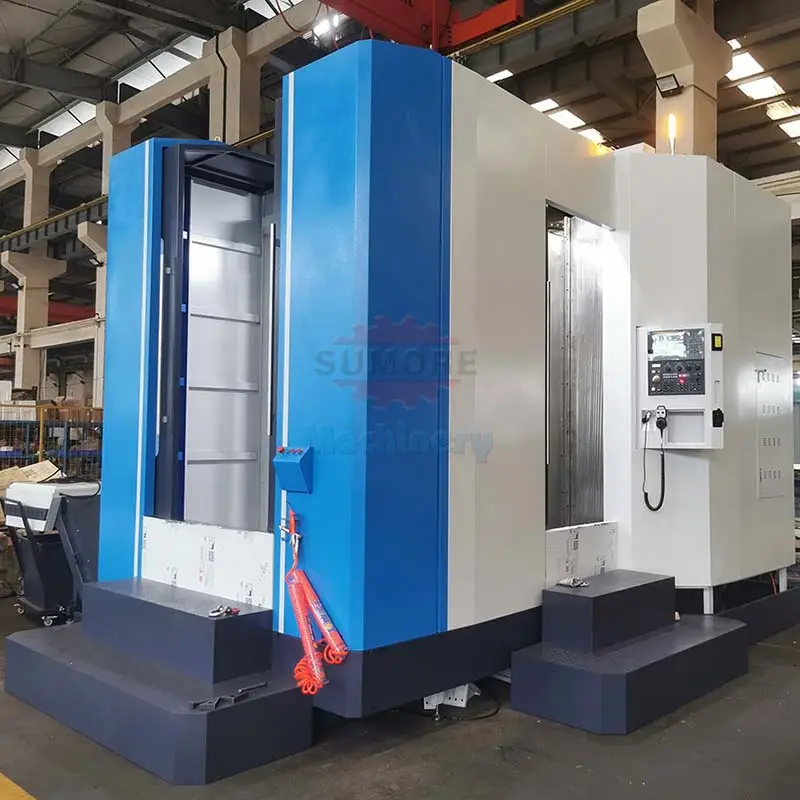

ماشین ابزار سری HMC یک مرکز ماشینکاری افقی با ریل خطی غلتکی سه محوره با یک جدول قابل فهرست بندی، سه مختصات حرکت خطی به علاوه یک مختصات جدول فهرست بندی است.
پس از اینکه قطعه کار یک بار بسته شد، میتواند به طور مداوم پردازش فرز، حفاری، خسته کننده، برقوکاری، ضربه زدن و سایر فرآیندها را انجام دهد و همچنین میتواند پردازش بقیه سطح را به جز سطح نصب و سطح بالایی انجام دهد.
این امر زمان پردازش را تا حد زیادی کوتاه میکند، راندمان پردازش را بهبود میبخشد و نیازهای مختلف تولید را برآورده میکند.
این دستگاه میتواند به عنوان یک دستگاه مستقل یا به عنوان یک خط مونتاژ با چندین دستگاه مورد استفاده قرار گیرد.
مراکز ماشینکاری افقی به طور گسترده در پردازش قطعات با دقت بالا مورد استفاده قرار میگیرند، به ویژه برای پردازش قطعات فناوری اطلاعات، قطعات خودرو، ابزارهای نوری، تجهیزات پزشکی، قطعات پنوماتیک، قطعات هوانوردی و هوافضا، قالبها و غیره مناسب هستند.
این ماشین ابزار عمدتاً برای فرزکاری استفاده میشود و برای سوراخکاری، قلاویزکاری، برقوکاری، ریمینگ، بورینگ و فرزکاری پیوسته قطعات مناسب است.
برای پردازش قطعات جعبهای و صفحات مختلف، سوراخها و اشکال پیچیده در تولید با تیراژ متوسط مناسب است.
به طور گسترده در خودرو، ماشین آلات الکتریکی، چاپ، تولید ماشین آلات نساجی، تولید قالب و سایر صنایع استفاده می شود.
| مدل | HMC500 | HMC630 | HMC800 | HMC1000 |
| سفر با محور X | 800mm | 1100mm | 1600mm | 2200mm |
| سفر محور Y | 800mm | 800mm | 1000mm | 1400mm |
| سفر محور Z | 800mm | 1100mm | 1100mm | 1200mm |
| اندازه جدول | 500 * 500mm | 630 * 630mm | 800 * 800mm | 1000 * 1000mm |
| نمایه سازی میز کار | ۱ درجه * ۳۶۰ | ۱ درجه * ۳۶۰ | ۱ درجه * ۳۶۰ | ۱ درجه * ۳۶۰ |
| اندازه اسلات T | 5-18-100mm | 5-18-100mm | 6-22-125mm | 125 × × 22 6mm |
| حداکثر بارگذاری میز کار | 800kg | 1500kg | 2500kg | 6000kg |
| مرکز اسپینلد به میز | 50-850mm | 50-850mm | 0-1000mm | 350-1550mm |
| نوک اسپیندل به سطح میز | 125-925 | 125-1225 | 180-1180 | 100-1300mm |
| دوک نخ ریسی | BT-40 | BT-50 | BT-50 | BT-50 |
| محدوده اسپیندل | 8000 دور در دقیقه | 6000 دور در دقیقه | 6000 دور در دقیقه | 6000 دور در دقیقه |
| قدرت اسپیندل | 11 / 15KW | 15 / 18.5KW | 15 / 18.5KW | 15 / 18.5KW |
| سرعت برش | 1-8000mm / دقیقه | 1-8000mm / دقیقه | 1-8000mm / دقیقه | 1-8000 mm / min |
| سرعت بالا در X/Y/Z | 24/24/24 متر در دقیقه | 24/24/24 متر در دقیقه | 24/24/24 متر در دقیقه | 24/24 / 24m / min |
| دقت موقعیت X/Y/Z | 0.008 | 0.008 | 0.008 | 0.015 |
| تکرارپذیری | 0.005 | 0.005 | 0.005 | 0.008 |
| دقت موقعیت یابی محور B | +10" | +10" | +10" | +10" |
| ATC | ۲۴ عدد (اختیاری ۳۰ عدد/۴۰ عدد ۶۰ عدد) | ۲۴ عدد (اختیاری ۳۰ عدد/۴۰ عدد ۶۰ عدد) | ۲۴ عدد (اختیاری ۳۰ عدد/۴۰ عدد ۶۰ عدد) | ۲۴ عدد (اختیاری ۳۰ عدد/۴۰ عدد ۶۰ عدد) |
| زمان تعویض ابزار | 2.7S | 5S | 5S | 5S |
| حداکثر وزن ابزار | 8kg | 18kg | 18kg | 18kg |
| حداکثر قطر ابزار | 75/125 میلی متر | 112/200 میلی متر | 125/230 | φ80/φ150 میلیمتر |
| حداکثر طول ابزار | 300mm | 300mm | 300mm | 400mm |
| وزن ماشینکاری | 9500kg | 12000kg | 15000kg | 20000Kg |
| ابعاد دستگاه | 3800 * 3200 * 3280mm | 4860 * 3600 * 3460mm | 6200 * 4800 * 3800mm | 6800 × × 5200 3800mm |
