| محل منبع: | چین |
| نام تجاری: | سومور |
| شماره مدل: | جیامسی۲۲۰۰/جیامسی۲۷۰۰ |
| صدور گواهینامه: | CE |
● اندازه میز (عرضxطول): ۳۶۰۰x۵۰۰۰/۶۰۰۰/۸۰۰۰/۱۰۰۰۰/۱۲۰۰۰۰ میلیمتر
● ظرفیت بارگیری روی میز: 35/40/45/50/55 تن
● حرکت محور X: 5000/6000/7000/8000/10000/12000 میلیمتر
● حرکت محور Y - شامل حرکت تعویض ابزار: ۲۴۵۰ میلیمتر
● حرکت محور Z: ۵۰۰ میلیمتر
● عرض گانتری: ۲۷۰۰ میلیمتر
● اندازه میز (عرضxطول): ۳۶۰۰x۵۰۰۰/۶۰۰۰/۸۰۰۰/۱۰۰۰۰/۱۲۰۰۰۰ میلیمتر
● ظرفیت بارگیری روی میز: 37/42/47/52/57 تن
● حرکت محور X: 5000/6000/7000/8000/10000/12000 میلیمتر
● حرکت محور Y - شامل حرکت تعویض ابزار: ۲۴۵۰ میلیمتر
● حرکت محور Z: ۵۰۰ میلیمتر
● عرض گانتری: ۲۷۰۰ میلیمتر

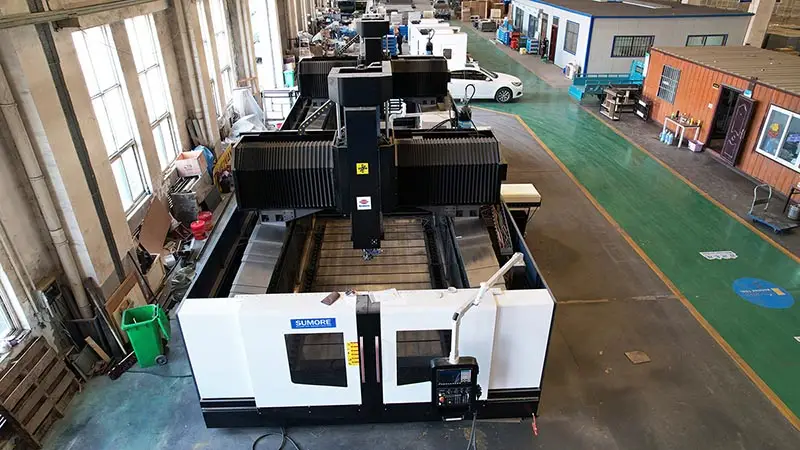

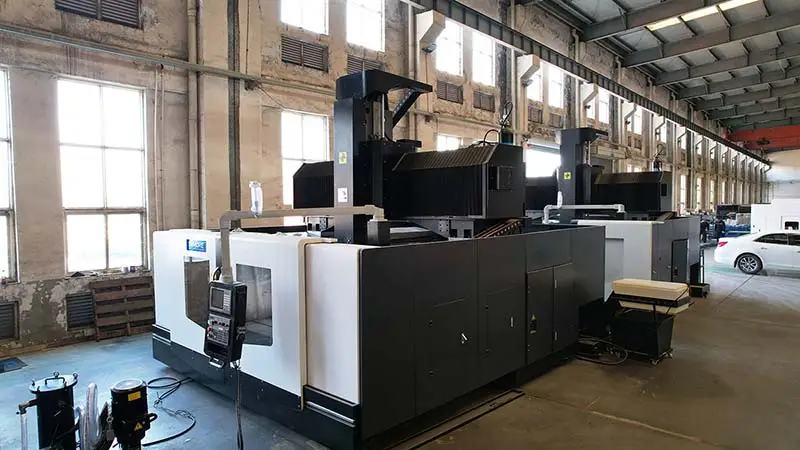

مرکز ماشینکاری دروازهای CNC یک ماشین ابزار CNC بزرگ و با استحکام بالا است که به دلیل ساختار قاب آن که شبیه "گنتری" است، نامگذاری شده است. این دستگاه به ویژه در ماشینکاری قطعات بزرگ، سنگین یا پیچیده مهارت دارد و یک ماشین ابزار کلیدی در زمینههای تولیدی سطح بالا مانند هوافضا، انرژی و قالبسازی است.
● استحکام و پایداری بسیار بالا
● قابلیت و قدرت برش قدرتمند
● محدوده پردازش بزرگ و ظرفیت بار
● دقت بالا و قابلیتهای چند منظوره
● سیستمهای پیشرفته CNC و اتوماسیون
با توجه به مزایای منحصر به فرد آن، مراکز ماشینکاری دروازهای CNC در درجه اول در صنایعی با تقاضای شدید در اندازه، وزن و دقت استفاده میشوند، از جمله:
● صنایع هوافضا
● انرژی و تجهیزات سنگین
● ساخت قالب
● حمل و نقل ریلی و کشتی سازی
● ماشین آلات عمومی و تجهیزات بزرگ
| مدل | واحد | GMC4000 | GMC4200 |
| ظرفیت | |||
| اندازه میز: عرضxطول | (میلی متر) | 3600*5000/6000/8000/10000/12000 | 3800*5000/6000/8000/10000/12000 |
| ظرفیت بارگیری روی میز | (تن) | 35/40/45/50/55 | 37/42/47/52/57 |
| فاصله از سطح اسپیندل تا سطح میز | (میلی متر) | 280-1780 | 70-670 280-1780 |
| اسلات میز T | 17-28-200 | 19-28-200 | |
| سفر محور X | (میلی متر) | 5000/6000/7000/8000/10000/12000 | 5000/6000/7000/8000/10000/12000 |
| حرکت محور Y - شامل حرکت تعویض ابزار | (میلی متر) | 4400 | 4600 |
| سفر محور Z | (میلی متر) | 1500 | 1500 |
| عرض دروازه | (میلی متر) | 4000 | 4200 |
| دوک | |||
| قطر/نوک اسپیندل | BT50-190 | BT50-190 | |
| سرعت اسپیندل - تسمه | (دور در دقیقه) | 6000 / 8000rpm | 6000 / 8000rpm |
| قدرت موتور اصلی | (KW) | 30-37kw | 30-37kw |
| سرعت برش | |||
| سرعت تغذیه سریع | (M / دقیقه) | X:10Y:12 Z:10 | X:10Y:12 Z:10 |
| سرعت تغذیه برش | (M / دقیقه) | 6 | 6 |
| دقت | |||
| دقت موقعیت | (میلی متر) | ± 0.005 | ± 0.005 |
| دقت تغییر موقعیت | (میلی متر) | ± 0.003 | ± 0.003 |
| ATC | |||
| شماره ابزار | 24 | 24 | |
| زمان تعویض ابزار | (بازدید کنندگان) | 2.7s | 2.7s |
| حداکثر وزن ابزار | (کیلوگرم) | 8 | |
| قطر ابزار حداکثر | (میلی متر) | 112/200 | 112/200 |
| حداکثر طول ابزار | (میلی متر) | 400 | 400 |
| وزن و ابعاد دستگاه | |||
| وزن دستگاه | (تن) | 78/85/100/115/130 | 82/90/105/120/135 |
| ابعاد کلی | (میلی متر) | 15000/17000/23000/29000/32000*6900*6950 | 15000/17000/23000/29000/32000*7100*6950 |
