| محل منبع: | چین |
| نام تجاری: | سومور |
| شماره مدل: | FMC1160 5 محوره |
| صدور گواهینامه: | CE |
● اندازه میز کار: 1200x600 میلیمتر
● حداکثر بار میز کار: ۸۰۰ کیلوگرم
● حرکت مختصات X/Y/Z: 1100/600/600 میلیمتر

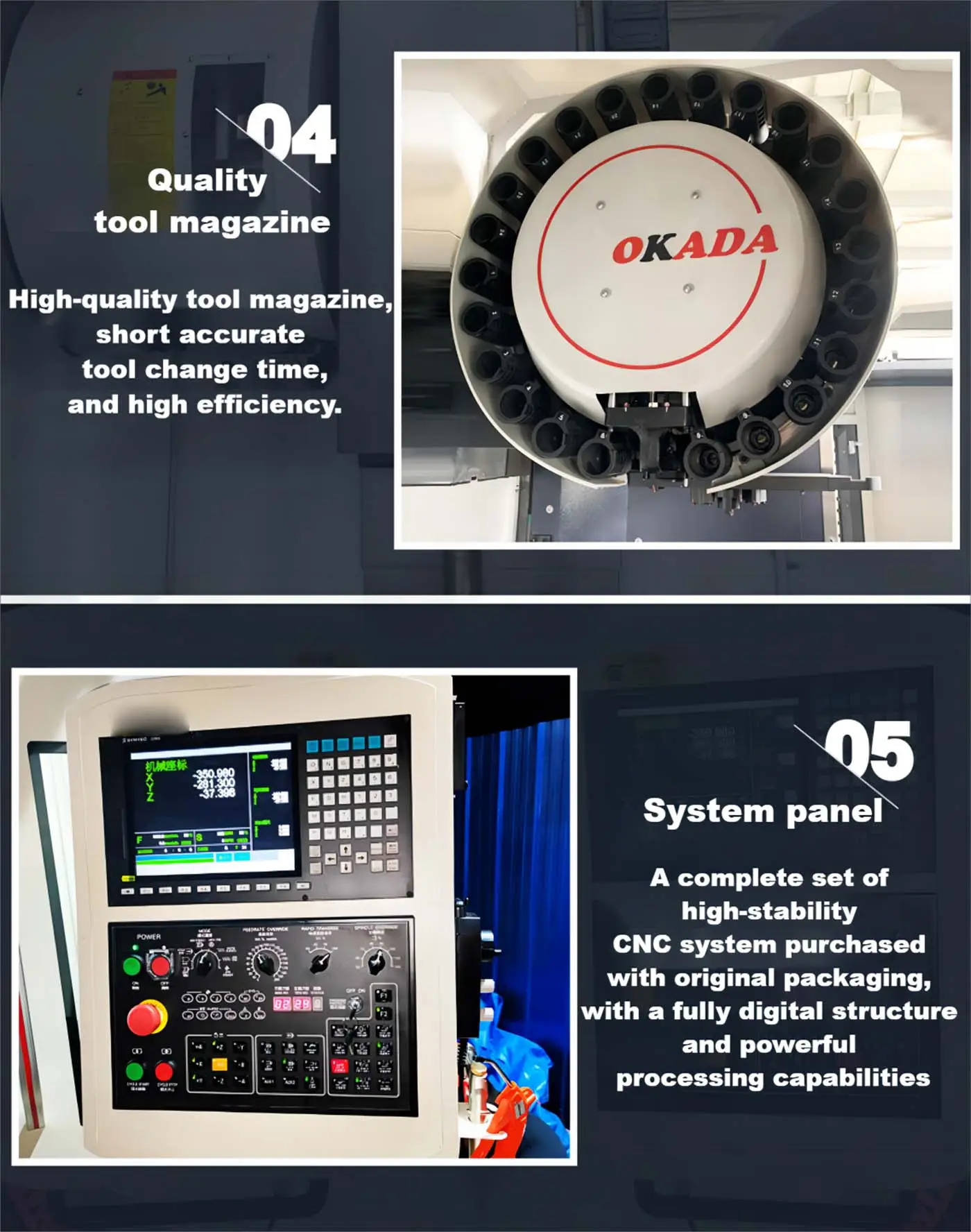

● ظرفیت/نوع خشاب ابزار: ۲۴ عدد بازوی چاقو
● مرکز ماشینکاری پنج محوره FMC1160 عمدتاً برای ماشینکاری دقیق قطعات پیچیده مانند پوسته موتور، بلیسها، روتورهای توربین، شفتهای پیچیده، غلافهای دیسکی و قطعات جعبهای پیچیده مناسب است.
● مرکز ماشینکاری عمودی پنج محوره FMC1160 دارای فضای کاری بزرگتر، تداخل کمتر، استحکام برشی قویتر و سرعت بالاتر است.
و دقت است.
● در مقایسه با مدلهای سنتی، نرخ حذف مواد بالاتری دارد.
FMC1160 به طور گسترده در پردازش قطعات در صنعت خودرو، ماشین آلات دقیق، هوافضا، فناوری انرژی، ساخت قالب، معدن، مهندسی ابزار و سایر زمینه ها مورد استفاده قرار می گیرد.
| مدل | FMC1160 5 محوره |
| مشخصات میز (طول × عرض) | 1200 × 600mm |
| حداکثر بار میز کار | 800kg |
| حرکت مختصات X/Y/Z | 1100 / 600 / 600mm |
| فاصله از خط مرکزی اسپیندل تا جلوی ستون | 672mm |
| فاصله از انتهای اسپیندل تا صفحه روی میز | 120-720mm |
| سرعت برش X، Y، Z | 0 تا 10000 میلی متر در دقیقه |
| سرعت تغذیه سریع X، Y، Z | 36/36/36 میلیمتر در دقیقه |
| حداکثر سرعت اسپیندل | تسمه ۸۰۰۰/۱۰۰۰۰ دور در دقیقه (اختیاری) ۱۲۰۰۰ (اتصال مستقیم) |
| دوک نخ ریسی | شماره ۴۰ (۷:۲۴) |
| ظرفیت/نوع خشاب ابزار | ۲۴ عدد چاقو |
| نوع گل میخ ساقه/کششی | BT40-45° |
| وزن ابزار | 8kg |
| قطر ابزار | نوع بازو: φ78/φ125 میلیمتر (مجاور خالی) |
| طول ابزار | 300mm |
| زمان تعویض ابزار (ابزار به ابزار) | مدل بازوی چاقویی ۲.۵ ثانیه S |
| شیار T شکل میز (تعداد شیارها × عرض شیار × گام شیار) | 5×18mm×100mm |
| قطر میز چرخشی محور AC | 210 |
| زاویه شیب محور A؛ | ± 110 ° |
| زاویه چرخش محور C | 360 درجه |
| حداکثر وزن بار سینی گردان تهویه مطبوع | ۴۰/۲۰ (افقی/عمودی) |
| اسلاتهای T شکل (تعداد-اندازه-گام) | 3-18-125 |
| حالت قفل خودکار تهویه مطبوع | بادی |
| دقت موقعیتیابی میلیمتر (استاندارد ملی) | X/Y/Z: 0.01/0.01/0.01 |
| موتور جهت X/Y/Z | 3 |
| میز پیکربندی استاندارد 5 محوره FMC1160 | |
| ۲۴ خشاب ابزار رباتیک | دستگاه دمیدن سوراخ مخروطی اسپیندل |
| نوار نقاله تراشه زنجیره ای (اختیاری) | ضربه محکم |
| محافظ یکپارچه | سیستم خنک کننده قطعه کار با اسپری حلقه ای |
| سیستم روانکاری اتوماتیک | رابط RS-232 و عملکرد DNC |
| جعبه ابزار | تفنگ بادی قابل حمل برای دمیدن تراشه |
| لامپ کار | جداکننده ساده روغن و آب |
| چراغ هشدار | پیچ و مهرههای لنگری |
| مبدل حرارتی جعبه برق | دادههای فنی تصادفی |
| دمیدن در سمت اسپیندل | صفحه گردان پنج محوره - اوکادا تایوان |
