تفاوت بین سنگ زنی سطحی، سنگ زنی استوانه ای، سنگ زنی داخلی

سنگ‌زنی نقش بزرگی در تولید مدرن ایفا می‌کند زیرا به ایجاد سطوح صاف، اندازه‌های دقیق و قطعات قابل اعتماد کمک می‌کند. در میان روش‌های مختلف سنگ‌زنی، سنگ‌زنی سطحی، سنگ‌زنی استوانه‌ای و سنگ‌زنی داخلی سه مورد از رایج‌ترین‌ها هستند. هر کدام برای نوع متفاوتی از کار طراحی شده‌اند و انتخاب فرآیند مناسب می‌تواند تفاوت زیادی در کیفیت محصول، سرعت تولید و هزینه ایجاد کند. به عنوان مثال، یک کارگاه ماشین‌سازی که صفحات فولادی مسطح می‌سازد، از روش سنگ‌زنی متفاوتی نسبت به شرکتی که شفت‌های دقیق یا سوراخ‌های یاتاقان تولید می‌کند، استفاده خواهد کرد. درک تفاوت این فرآیندهای سنگ‌زنی به شما کمک می‌کند تا راه‌حل مناسبی را برای نیازهای ماشینکاری خود انتخاب کنید.

تفاوت در ماشینکاری اجسام ماهیچه‌ای در بین سه نوع سنگ فرز

سنگ‌های سنباده سطحی، سنگ‌های سنباده استوانه‌ای و سنگ‌های سنباده داخلی ممکن است مقادیر کمی از مواد را بر دارند، اما هر یک برای کار بر روی قسمت متفاوتی از قطعه کار ساخته شده‌اند. دانستن اینکه هر دستگاه برای چه کاری طراحی شده است، انتخاب فرآیند مناسب و جلوگیری از مشکلات ماشینکاری غیرضروری را بسیار آسان‌تر می‌کند.

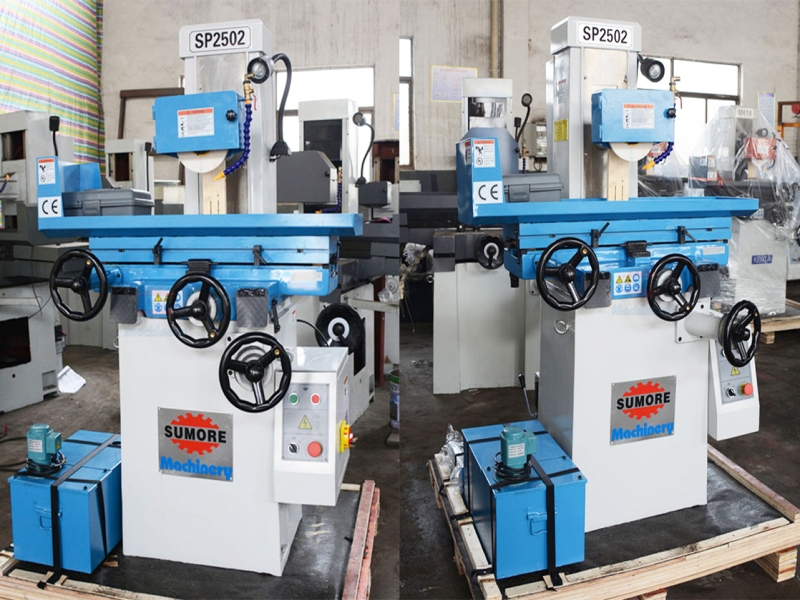

دستگاه سنگ‌زنی سطحی عمدتاً برای سطوح صاف استفاده می‌شود. قطعه کار معمولاً روی یک سه نظام مغناطیسی نگه داشته می‌شود در حالی که یک چرخ سنگ‌زنی چرخشی در بالای آن حرکت می‌کند. این روش برای صفحات فولادی، پایه‌های ماشین، قالب‌ها، ابزارهای برش و سایر قطعاتی که نیاز به پرداخت صاف و تراز دارند، رایج است. به عنوان مثال، یک سازنده قالب ممکن است قبل از شروع مونتاژ، از دستگاه سنگ‌زنی سطحی برای ایجاد یک صفحه قالب کاملاً صاف استفاده کند.

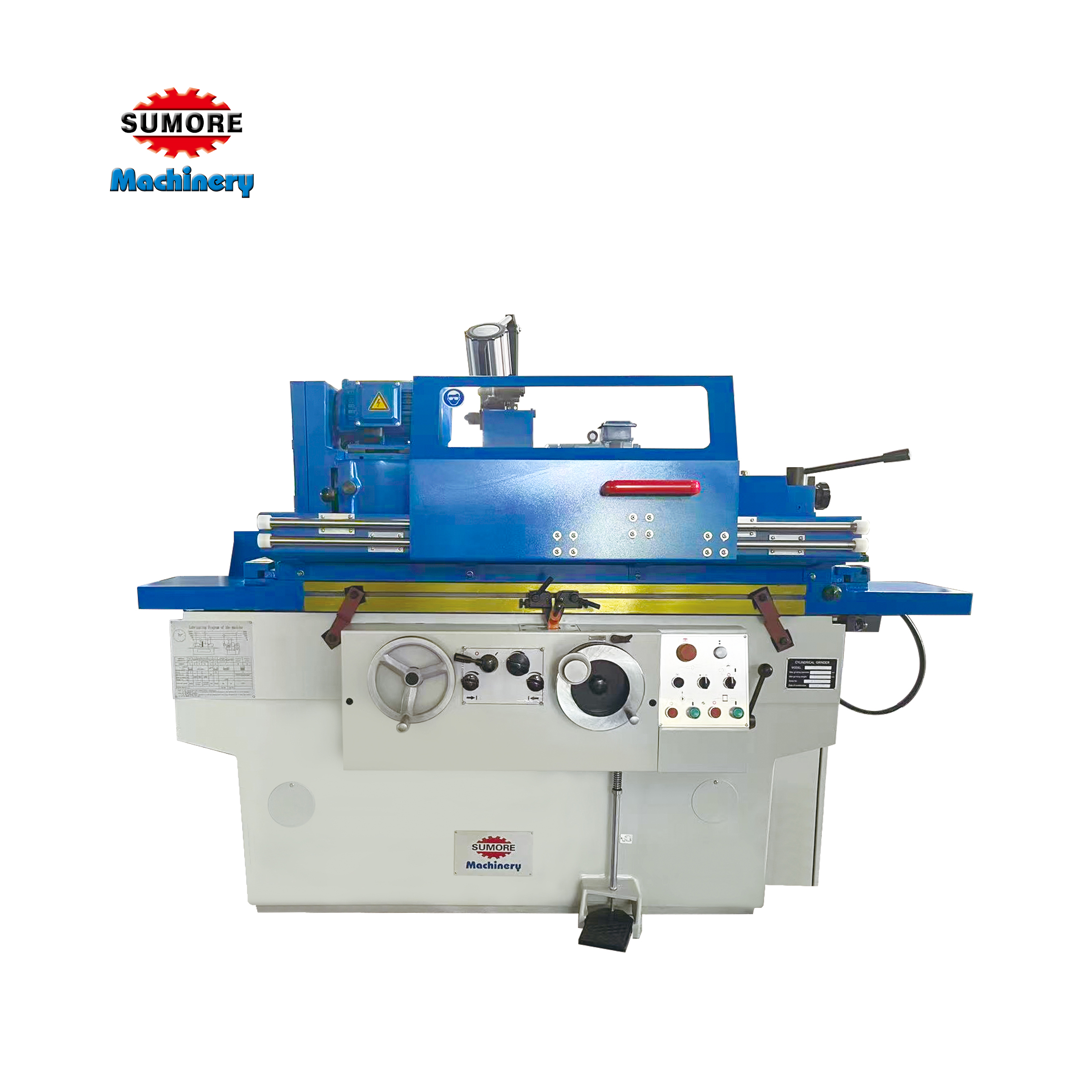

یک ماشین سنگ‌زنی استوانه‌ای برای سطوح خارجی گرد ساخته شده است. قطعه کار می‌چرخد در حالی که چرخ سنگ‌زنی مواد را از قطر بیرونی برمی‌دارد. این فرآیند اغلب برای شفت‌ها، غلتک‌ها، پین‌ها، اسپیندل‌ها و میله‌های هیدرولیکی استفاده می‌شود. به عنوان مثال، شفت یک موتور باید از یک سر تا سر دیگر قطر ثابتی داشته باشد تا یاتاقان‌ها به درستی جا بیفتند. سنگ‌زنی استوانه‌ای به دستیابی به آن سطح از دقت کمک می‌کند.

یک سنگ‌زنی داخلی به جای بیرون قطعه، روی داخل سوراخ تمرکز می‌کند. یک چرخ سنگ‌زنی کوچک وارد سوراخ می‌شود و سطح داخلی را ماشین‌کاری می‌کند. این فرآیند به طور گسترده برای حلقه‌های یاتاقان، بوش‌ها، چرخ‌دنده‌ها، غلاف‌های سوپاپ و قطعات مکانیکی دقیق استفاده می‌شود. یک سازنده یاتاقان ممکن است از سنگ‌زنی داخلی برای ایجاد قطر داخلی صاف و دقیق استفاده کند که به یاتاقان اجازه می‌دهد با اصطکاک بسیار کمی بچرخد.

اگرچه این سه روش سنگ‌زنی هدف یکسانی در بهبود دقت و کیفیت سطح دارند، اما روی نواحی کاملاً متفاوتی از یک قطعه کار می‌کنند. قبل از انتخاب دستگاه سنگ‌زنی، به این فکر کنید که آیا سطح نهایی صاف، گرد بیرونی یا گرد درونی است. تطبیق دستگاه با شکل قطعه کار به بهبود کیفیت ماشینکاری، کاهش زمان تولید و جلوگیری از کارهای تکمیلی اضافی در مراحل بعدی فرآیند تولید کمک می‌کند.

تفاوت ساختار چرخ سنگ‌زنی بین سنگ‌زنی سطحی و استوانه‌ای

اگرچه سنگ‌های سنباده سطحی و سنگ‌های سنباده استوانه‌ای هر دو از چرخ‌های ساینده برای حذف مواد استفاده می‌کنند، اما ساختار و تنظیمات چرخ سنگ‌زنی دقیقاً یکسان نیست. طراحی چرخ به گونه‌ای انتخاب می‌شود که با شکل قطعه کار، سطح تماس و سطح دقت مورد نیاز مطابقت داشته باشد. درک این تفاوت‌ها به اپراتورها کمک می‌کند تا چرخ مناسب را برای عملکرد بهتر و عمر طولانی‌تر ابزار انتخاب کنند.

یک دستگاه سنگ‌زنی سطحی معمولاً از یک چرخ سنگ‌زنی مستقیم با سطح سنگ‌زنی عریض استفاده می‌کند. از آنجایی که هدف، ماشینکاری یک سطح صاف است، چرخ در سطح وسیع‌تری از قطعه کار تماس برقرار می‌کند. چرخ اغلب روی یک اسپیندل افقی نصب می‌شود و به لبه یا سطح چرخ اجازه می‌دهد تا سطحی صاف و یکدست ایجاد کند. این طرح برای صفحات فولادی، قطعات ماشین، اجزای قالب و سایر قطعات صاف که نیاز به صافی و کیفیت سطح بالایی دارند، به خوبی کار می‌کند.

از سوی دیگر، یک سنگ‌زن استوانه‌ای برای قطعات گرد طراحی شده است. چرخ سنگ‌زنی معمولاً باریک‌تر از چرخ سنگ‌زنی مورد استفاده در سنگ‌زن‌های سطحی است زیرا در یک زمان فقط با بخش کوچکی از قطعه کار چرخان تماس پیدا می‌کند. چرخ به تدریج در امتداد طول شفت یا غلتک حرکت می‌کند و در عین حال مواد را از قطر خارجی خارج می‌کند. این سطح تماس کوچک‌تر به کاهش تجمع گرما کمک می‌کند و امکان کنترل بهتر بر گردی و دقت ابعادی را فراهم می‌کند.

جنس چرخ سنگ‌زنی نیز می‌تواند بسته به نوع کار متفاوت باشد. چرخ‌های اکسید آلومینیوم به طور گسترده برای سنگ‌زنی فولاد کربنی و فولاد آلیاژی استفاده می‌شوند، در حالی که چرخ‌های کاربید سیلیکون اغلب برای چدن یا فلزات غیرآهنی انتخاب می‌شوند. مواد سخت‌تر مانند کاربید یا سرامیک ممکن است برای دستیابی به عملکرد برش بهتر و عمر مفید طولانی‌تر به چرخ‌های سنگ‌زنی الماس یا CBN نیاز داشته باشند.

انتخاب چرخ صحیح به اندازه انتخاب دستگاه سنگ‌زنی مناسب اهمیت دارد. چرخی که با جنس قطعه کار، شکل و نوع کار سنگ‌زنی مطابقت داشته باشد، سطح نهایی بهتری ایجاد می‌کند، سایش چرخ را کاهش می‌دهد و راندمان ماشینکاری را بهبود می‌بخشد. پرداخت منظم چرخ نیز مهم است زیرا یک چرخ تیز و با شکل مناسب، برش‌های روان‌تری ایجاد می‌کند، گرمای کمتری تولید می‌کند و نتایج ثابت‌تری را در طول تولید ارائه می‌دهد.

سه نوع ماشین سنگ زنی برای پردازش شکل قطعه کار مناسب هستند

یکی از ساده‌ترین راه‌ها برای انتخاب دستگاه سنگ‌زنی مناسب، توجه به شکل قطعه کار است. سنگ‌های سطحی، سنگ‌های استوانه‌ای و سنگ‌های داخلی هر کدام برای هندسه‌های خاصی از قطعه طراحی شده‌اند. استفاده از دستگاه صحیح، دقت ماشینکاری را بهبود می‌بخشد، زمان تولید را کوتاه می‌کند و نیاز به کارهای تکمیلی اضافی را کاهش می‌دهد.

سری CNC بهترین انتخاب برای قطعات صاف یا کمی منحنی است. معمولاً برای صفحات فلزی، میزهای ماشین، قالب‌های قالب‌گیری، ابزارهای برش و بلوک‌های دقیق استفاده می‌شود. این قطعات اغلب به سطوح صاف و یکنواختی نیاز دارند که با سایر اجزا کاملاً هماهنگ باشند. به عنوان مثال، پایه ماشین با سطوح ناهموار می‌تواند باعث ایجاد مشکلات تراز در حین مونتاژ شود. سنگ‌زنی سطح به ایجاد سطوح تماس صاف و دقیق کمک می‌کند که کیفیت کلی محصول نهایی را بهبود می‌بخشد.

یک سنگ‌زن استوانه‌ای برای قطعات کاری با شکل‌های گرد بیرونی طراحی شده است. این دستگاه به طور گسترده برای ماشینکاری شفت‌ها، غلتک‌ها، اسپیندل‌ها، محورها و سایر قطعات استوانه‌ای استفاده می‌شود. این اجزا در موتورهای الکتریکی، پمپ‌ها، سیستم‌های خودرو و ماشین‌آلات صنعتی یافت می‌شوند. اگر شفت کمی از حالت گرد خارج شود، ممکن است باعث لرزش، سر و صدا یا سایش سریع‌تر یاتاقان شود. سنگ‌زنی استوانه‌ای قطر ثابت و سطح صافی ایجاد می‌کند و به قطعات چرخان کمک می‌کند تا در مدت زمان طولانی عملکرد قابل اعتمادی داشته باشند.

سنگ‌زنی داخلی برای قطعاتی با سوراخ‌های دقیق یا سوراخ‌های داخلی استفاده می‌شود. قطعات کاری معمول شامل حلقه‌های یاتاقان، بوش‌ها، غلاف‌ها، چرخ‌دنده‌ها، بدنه‌های سوپاپ و سیلندرهای هیدرولیک هستند. چرخ سنگ‌زنی به داخل قطعه کار می‌رسد تا سطح داخلی را با دقت بالا پرداخت کند. این فرآیند به ویژه زمانی مفید است که قطر داخلی باید با قطعه دیگری با فاصله بسیار کم مطابقت داشته باشد. به عنوان مثال، یک سیلندر هیدرولیک به سطح داخلی صاف نیاز دارد تا پیستون بتواند آزادانه حرکت کند و در عین حال آب‌بندی مناسبی داشته باشد.

قبل از انتخاب دستگاه سنگ‌زنی، به شکل نهایی که باید پرداخت شود فکر کنید. سطوح صاف به بهترین شکل با دستگاه سنگ‌زنی سطحی، سطوح گرد بیرونی با دستگاه سنگ‌زنی استوانه‌ای و داخل سوراخ‌ها با دستگاه سنگ‌زنی داخلی کار می‌کنند. تطبیق دستگاه با شکل قطعه کار منجر به دقت بهتر، مشکلات تولید کمتر و نتایج سازگارتر از یک قطعه به قطعه دیگر می‌شود.

مقایسه دقت پردازش ماشین سنگ زنی و سناریوهای کاربردی

دقت پردازش یکی از دلایل اصلی است که تولیدکنندگان به جای سایر روش‌های ماشینکاری، سنگ‌زنی را انتخاب می‌کنند. سنگ‌زنی‌های سطحی، سنگ‌زنی‌های استوانه‌ای و سنگ‌زنی‌های داخلی همگی می‌توانند قطعات با دقت بالا تولید کنند، اما هر یک برای نیازهای کیفی و وظایف تولیدی متفاوتی مناسب هستند.

دستگاه سنگ‌زنی سطحی به دلیل ایجاد صافی و پرداخت سطح عالی شناخته شده است. اغلب زمانی استفاده می‌شود که دو قطعه نیاز دارند بدون شکاف یا تماس ناهموار به هم متصل شوند. کاربردهای رایج آن شامل پایه‌های قالب، فیکسچرهای دقیق، صفحات راهنمای ماشین و ابزارهای اندازه‌گیری است. یک سطح صاف و هموار به کاهش سایش بین قطعات متحرک کمک می‌کند و دقت مونتاژ نهایی را بهبود می‌بخشد.

یک سنگ‌زن استوانه‌ای بر قطر خارجی قطعات گرد تمرکز دارد. این دستگاه دقت بالایی در گردی، صافی و یکنواختی قطر ارائه می‌دهد. این امر آن را به انتخابی محبوب برای ساخت شفت‌های موتور، اجزای انتقال قدرت، غلتک‌ها و میله‌های هیدرولیک تبدیل می‌کند. به عنوان مثال، شفتی که در تجهیزات صنعتی استفاده می‌شود باید با سرعت بالا به نرمی بچرخد. حتی یک تفاوت کوچک در اندازه می‌تواند باعث ایجاد لرزش یا کاهش عمر یاتاقان‌ها شود. سنگ‌زنی استوانه‌ای به حفظ این قطعات در محدوده تلرانس‌های بسیار دقیق کمک می‌کند.

یک سنگ فرز داخلی برای کار دقیق در داخل سوراخ‌ها و حفره‌ها طراحی شده است. این دستگاه می‌تواند قطرهای داخلی دقیقی را با سطح صاف تولید کند که آن را برای حلقه‌های یاتاقان، بوش‌ها، غلاف‌های سوپاپ و قطعات مکانیکی با دقت بالا مناسب می‌سازد. در بسیاری از موارد، سطح داخلی به اندازه سطح خارجی مهم است زیرا مستقیماً بر نحوه قرارگیری و حرکت یک قطعه دیگر تأثیر می‌گذارد. یک سوراخ داخلی صاف همچنین به کاهش اصطکاک و بهبود عملکرد آب‌بندی کمک می‌کند.

هر دستگاه سنگ‌زنی معمولاً در صنایع مختلفی استفاده می‌شود. سنگ‌زنی‌های سطحی به طور گسترده در قالب‌سازی، تولید ابزار و کارگاه‌های ماشین‌کاری عمومی یافت می‌شوند. سنگ‌زنی‌های استوانه‌ای در صنایع خودرو، هوافضا و تجهیزات سنگین برای قطعات چرخشی دقیق استفاده می‌شوند. سنگ‌زنی‌های داخلی در تولید یاتاقان، تجهیزات هیدرولیک، دستگاه‌های پزشکی و سایر کاربردهایی که به ابعاد داخلی دقیق نیاز دارند، رایج هستند.

انتخاب دستگاه فرز CNC مناسب هم به شکل قطعه کار و هم به سطح دقت مورد نیاز بستگی دارد. هنگامی که دستگاه با کار مطابقت داشته باشد، تولیدکنندگان می‌توانند به کیفیت بهتری دست یابند، دوباره کاری را کاهش دهند و قطعات قابل اعتمادی تولید کنند که در کاربردهای دنیای واقعی عملکرد خوبی دارند.

قضاوت سریع در مورد انتخاب کارگاه و مهارت‌های ماشین سنگ‌زنی

انتخاب دستگاه سنگ‌زنی مناسب نباید دشوار باشد. چند بررسی ساده می‌تواند به شما کمک کند تا تصمیم بگیرید کدام دستگاه برای کار مناسب است و از همان ابتدا نتایج ماشینکاری را بهبود می‌بخشد. چه در حال برنامه‌ریزی یک خط تولید جدید باشید و چه یک کار ماشینکاری یکباره را انجام دهید، درک فرآیند انتخاب اولیه می‌تواند در زمان و هزینه صرفه‌جویی کند.

با نگاه کردن به شکل قطعه کار شروع کنید. اگر قطعه دارای سطح صافی است که نیاز به پرداخت صاف دارد، معمولاً سنگ فرز سطحی انتخاب مناسبی است. اگر قطر خارجی یک قطعه گرد نیاز به پرداخت با دقت بالا دارد، سنگ فرز استوانه‌ای نتایج بهتری می‌دهد. اگر ناحیه بحرانی یک سوراخ یا حفره داخلی باشد، سنگ فرز داخلی بهترین گزینه است.

در مرحله بعد، دقت و سطح نهایی مورد نیاز را در نظر بگیرید. برخی از قطعات فقط به یک پرداخت اولیه نیاز دارند، در حالی که برخی دیگر برای مونتاژ دقیق به تلرانس‌های دقیقی نیاز دارند. انتخاب دستگاهی که بتواند این الزامات را بدون تجاوز از آنها برآورده کند، به کنترل هزینه‌های تولید کمک می‌کند. اگر یک دستگاه استاندارد بتواند به همان نتیجه برسد، استفاده از یک فرآیند سنگ‌زنی بسیار تخصصی فایده چندانی ندارد.

نوع ماده‌ای که روی آن کار می‌شود بسیار مهم است. فولاد سخت‌شده، فولاد ضد زنگ، چدن، کاربید و سرامیک اغلب به چرخ‌های سنگ‌زنی و تنظیمات متفاوتی نیاز دارند. استفاده از چرخ مناسب برای ماده مورد نظر به دوام بیشتر چرخ، پرداخت صاف‌تر و جلوگیری از گرم شدن بیش از حد یا آسیب رساندن به قطعه کمک می‌کند.

در کارگاه، عادات کاری خوب تفاوت قابل توجهی ایجاد می‌کنند. همیشه قبل از ماشینکاری، بررسی کنید که چرخ سنگ‌زنی به درستی پوشیده شده باشد. قطعه کار را محکم ببندید تا از حرکت در حین سنگ‌زنی جلوگیری شود. از سرعت پیشروی صحیح استفاده کنید و از برداشتن بیش از حد مواد در یک بار عبور خودداری کنید، زیرا این امر می‌تواند گرمای اضافی ایجاد کند و دقت را کاهش دهد. به طور منظم دستگاه، اسپیندل، سیستم خنک‌کننده و وضعیت چرخ را بررسی کنید تا عملکرد در طول زمان پایدار بماند.

یک قانون ساده را می‌توان به راحتی به خاطر سپرد: قطعات تخت به دستگاه سنگ‌زنی سطحی، قطعات گرد بیرونی به دستگاه سنگ‌زنی استوانه‌ای و سوراخ‌های داخلی به دستگاه سنگ‌زنی داخلی می‌روند. پیروی از این رویکرد، انتخاب ماشین را سریع‌تر می‌کند، کیفیت ماشینکاری را بهبود می‌بخشد و به تولید نتایج ثابت با تنظیمات کمتر در طول فرآیند تولید کمک می‌کند.
