| محل منبع: | چین |
| نام تجاری: | سومور |
| شماره مدل: | SP715 |
● محدوده سرعت اسپیندل: 40-1600 دور در دقیقه
● اندازه میز کار: ۲۱۰۰×۵۰۰ میلیمتر
● حداکثر بار: ۱۵۰۰ کیلوگرم
● حرکت محور X: ۱۵۰۰ میلیمتر
● حرکت محور Y: 600 میلیمتر
● حرکت محور Z: ۸۵۰ میلیمتر

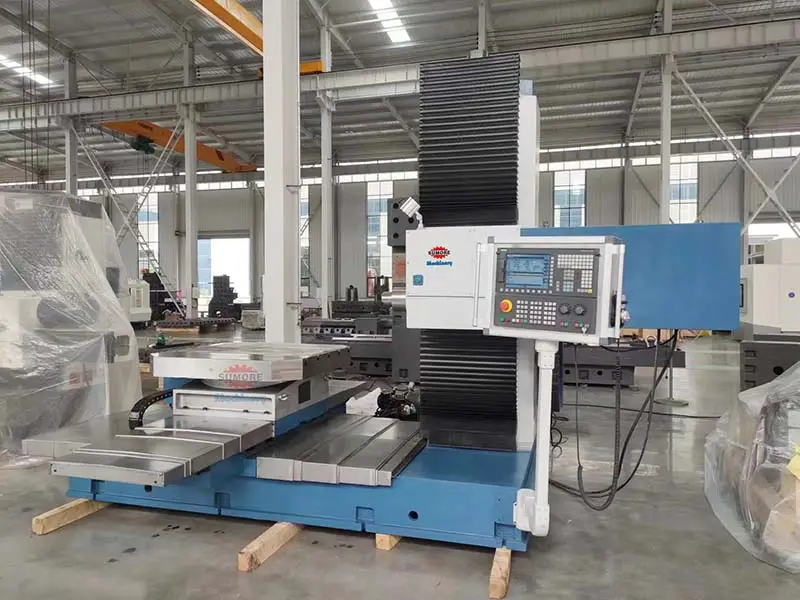

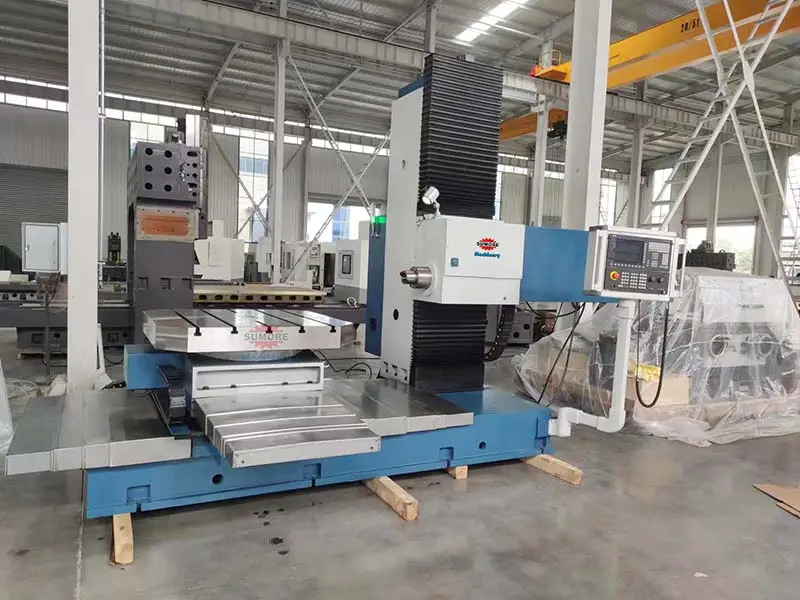

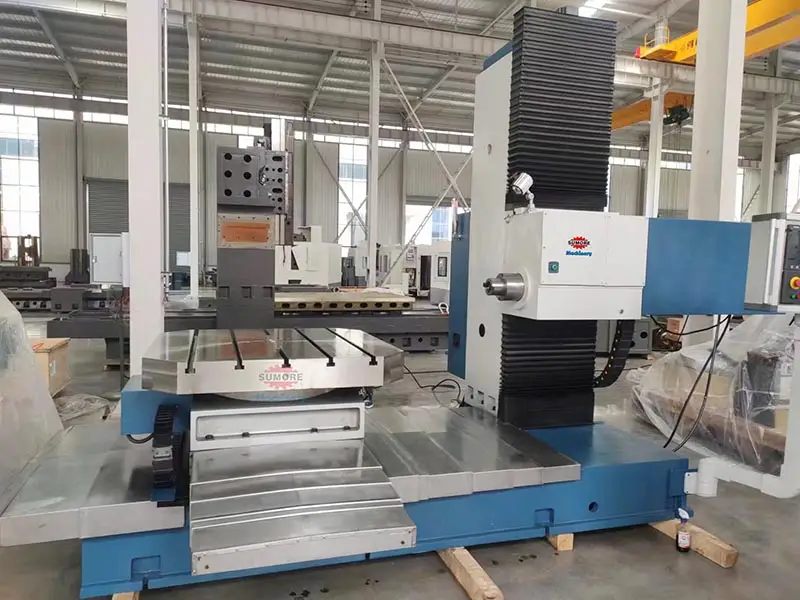

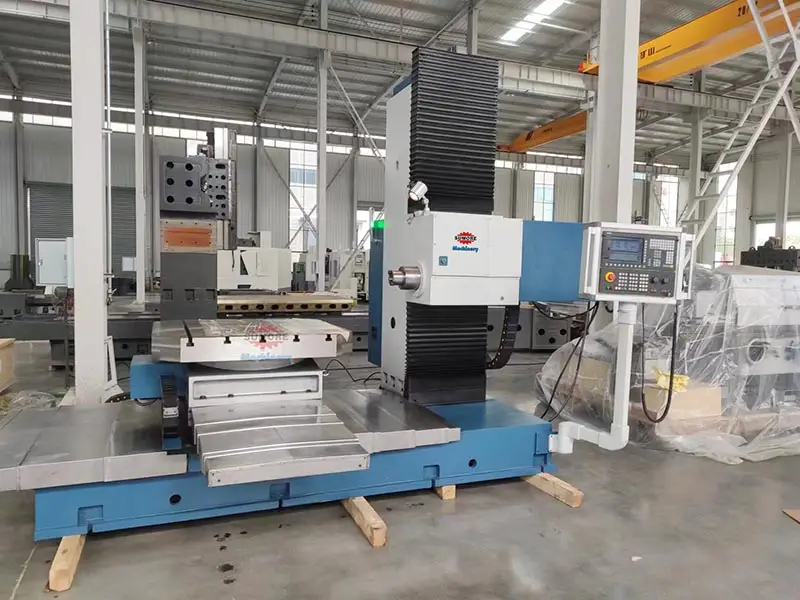

دستگاه فرز و سوراخکاری افقی برای پردازش قطعات بزرگ و متوسط و قطعات جعبهای شکل برای سوراخکاری خشن و ظریف، فرزکاری و سایر فرآیندها مناسب است که میتواند الزامات پردازش چرخشی قطعات بزرگ را برآورده کند.
● ظاهر زیبا و سخاوتمندانه هماهنگی کلی طرح.
● بدنه، ستون عمودی، صندلی کشویی همگی راهنمای مستطیلی هستند، پایداری خوبی دارند.
● ریل راهنما برای خنک شدن خودکار، مقاومت بالا در برابر سایش.
● نمایشگر دیجیتال همزمان، بصری و دقیق، میتواند کارایی کم هزینه را بهبود بخشد.
دستگاه فرز و بورینگ افقی برای سوراخکاری قطعات جعبهای شکل و ماشینکاری صفحهای با فرآیندهای متعدد، تراشکاری سطح استوانهای بیرونی، برش شیار حلقوی در سوراخ، قلاویزکاری رزوههای متریک و اینچی و غیره مناسب است که میتواند الزامات ماشینکاری خشن و ظریف را برآورده کند. دستگاه فرز و بورینگ افقی یک تجهیزات ماشینکاری CNC با راندمان بالا، دقیق و همه منظوره در مقیاس بزرگ است.
● این دستگاه برای ماشینکاری قطعات تک قطعه یا تولید دسته ای کوچک در کارگاه ماشین کاری مناسب است.
● سوراخکاری، سوراخکاری لولایی و سوراخکاری با این دستگاه قابل انجام است.
| مدل | واحد | دستگاه بورینگ SP715 |
| دوک | ||
| مشخصات مخروط داخلی انتهای اسپیندل | NT50 | |
| محدوده سرعت اسپیندل | R / دقیقه | 40-1600 |
| فاصله از انتهای اسپیندل تا سطح میز کار | mm | 150-720 |
| جدول | ||
| فاصله از مرکز دوک تا سطح ریل راهنمای ستون | mm | 630 |
| اندازه میز کار | mm | ۱۳۰۰ × ۶۰۰ |
| تعداد، عرض و فاصله شیارهای T | mm | 5-18 × 80 |
| حداکثر بار | kg | 1500 |
| ریل | ||
| نوع ریلی | تمام ریلهای مستطیلی سختکاری شده | |
| محور X/Y/Z با عرض ریل تکی | mm | 85/85/102 |
| مشخصات پیچ | ||
| محور X | mm | φ40 × 10 |
| محور Y | mm | φ50 × 10 |
| محور Z | mm | φ40 × 10 |
| مسافرت رفتن | ||
| محور X | mm | 1500 |
| محور Y | mm | 600 |
| محور Z | mm | 570 |
| حداکثر سرعت پیمایش سریع | ||
| محور X | در دقیقه | 5 |
| محور Y | در دقیقه | 5 |
| محور Z | در دقیقه | 5 |
| خنک سازی | ||
| توان پمپ خنک کننده | W | 460 |
| جریان پمپ خنک کننده | L / دقیقه | 25 |
| حجم جعبه خنک کننده | L | 280 |
| نوع روانکاری | اتوماتیک | |
| دقت موقعیتیابی ماشین ابزار | mm | 0.03 |
| تکرارپذیری دقت موقعیتیابی ماشین ابزار | mm | 0.02 |
| ولتاژ AC | V | ۳ تا ۳۸۰±۱۰٪ |
| فرکانس | Hz | 50 ± 10٪ |
| ظرفیت کل برق | KVA | 20 |
| فشار کل منبع هوا | مگاپاسکال | 0.5-0.7 |
| وزن کل دستگاه | kg | 7500 |
| ابعاد: چپ و راست × جلو و عقب × بالا و پایین (طول × عرض × ارتفاع) | mm | 2600 × × 2400 2560mm |
