| محل منبع: | چین |
| نام تجاری: | سومور |
| شماره مدل: | SP35Y-25 |
● فشار: ۵۵ تن
● حداکثر ضخامت برش: ۱۶ میلیمتر
● استحکام صفحه: ≤450 نیوتن بر میلیمتر مربع
● زاویه برش: ۷ درجه
● اندازه برش در یک ضربه: 25X330 16X600
● کورس ضربه: ۸۰ میلیمتر
● تعداد ضربه: ۸ در دقیقه
● عمق گلوگاه: ۳۰۰ میلیمتر
● ضخامت پانچ: ۱۶ میلیمتر
● حداکثر قطر پانچ: ۲۵ میلیمتر
● قدرت موتور اصلی: 7.5 کیلووات

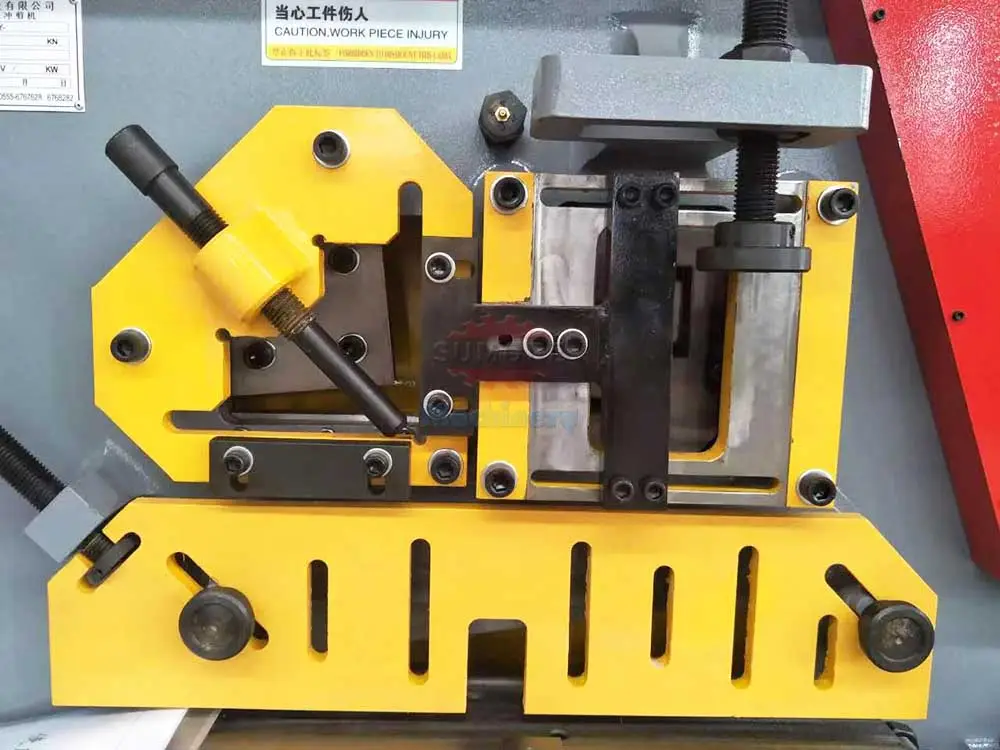

● آهنکار سری Q35Y دستگاهی ایدهآل برای برش انواع فولاد نبشی، تیرآهن I شکل، فولاد U شکل، فولاد نبشی قائمه یا فولاد نبشی ۴۵ درجه است.

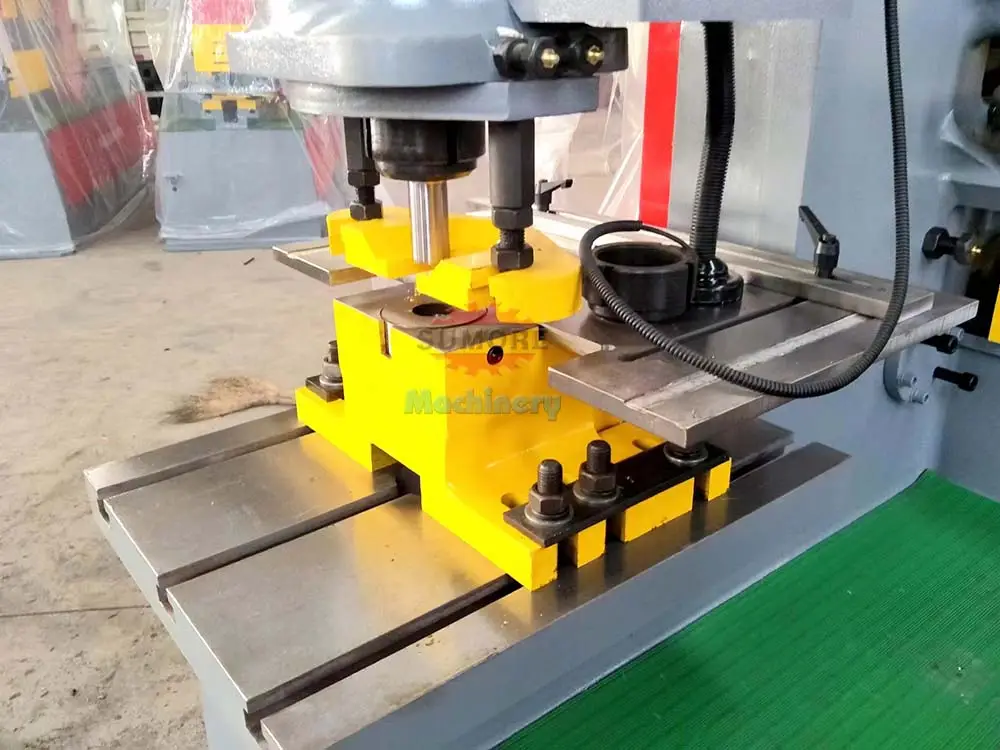

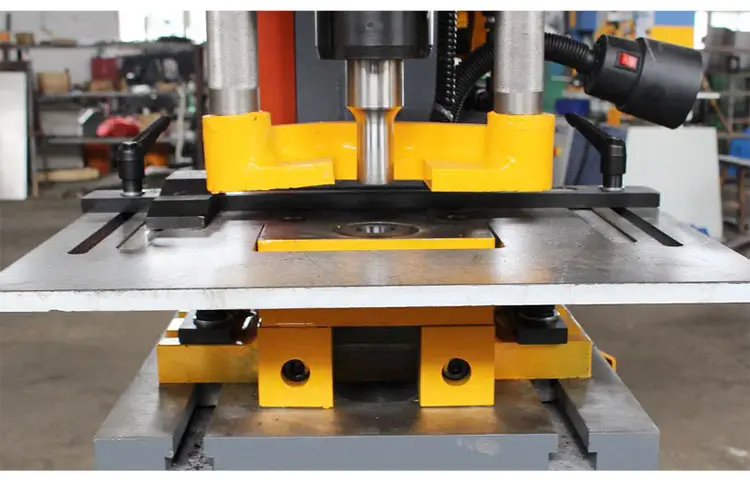

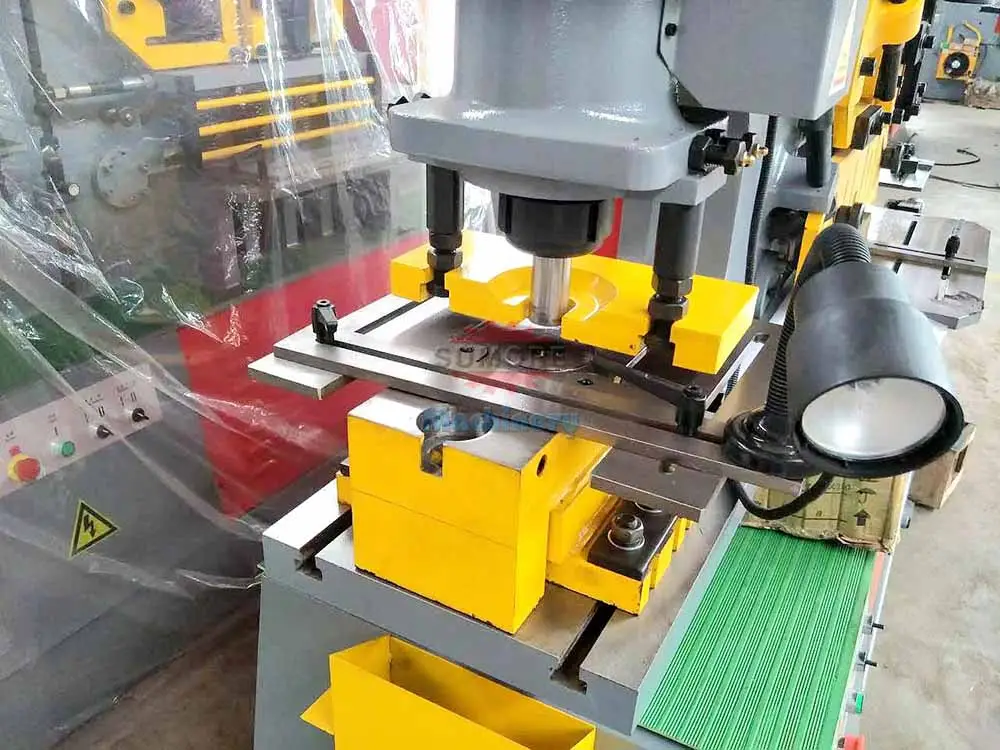

● چند ایستگاه کاری امکان انجام همزمان عملیات سری مانند پانچ، برش و برشکاری را روی یک دستگاه فراهم میکنند.
● دستگاه پانچ و برش ترکیبی دو وضعیتی امکان کار همزمان توسط دو نفر (مهرزنی + یک ایستگاه کاری دیگر) را فراهم میکند.
دستگاه آهنگری هیدرولیکی چند منظوره سری Q35Y دارای عملکرد ترکیبی برای پانچ و برش ورق، فولاد مربع، فولاد گرد، فولاد ناودانی، فولاد نبشی، تیرآهن I شکل و سایر انواع فولاد است. همچنین میتواند ورق کمتر از 500 میلیمتر را خم کند. در هر قطعه از این دستگاه، الزامات بالایی برای امنیت، نگهداری و ایمنی وجود دارد. این دستگاه برای همه کارخانههای تولید ورق فلزی ایدهآل است.
| مدل | SP35Y-16 | SP35Y-20 | SP35Y-25 | SP35Y-30 | SP35Y-40 | SP35Y-50 | |
| فشار | تن | 55 | 75 | 110 | 140 | 200 | 250 |
| حداکثر ضخامت برش | mm | 16 | 20 | 25 | 30 | 35 | 40 |
| استحکام صفحه | N / mm2 | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 |
| زاویه برش | ° | 7 درجه | 8 درجه | 8 درجه | 8 درجه | 8 درجه | 8 درجه |
| اندازه برش یک ضربه | mm | 16X250 | 20X330 | 25X330 | 30X355 | 35*400 | 40*400 |
| 8X400 | 10X480 | 16X600 | 20X600 | 25*700 | 30*750 | ||
| ضربههای قوچ | mm | 80 | 80 | 80 | 80 | 100 | 100 |
| تعداد ضربهها | / حداقل | 8 | 8 | 6 | 6 | 8-24 | 8-24 |
| عمق گلو | mm | 300 | 355 | 400 | 600 | 600 | 600 |
| ضخامت پانچ | mm | 16 | 20 | 25 | 26 | 35 | 35 |
| قطر حداکثر پانچ | mm | 25 | 30 | 35 | 38 | 40 | 45 |
| قدرت موتور اصلی | kw | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 |
| ابعاد کلی | ل-میلیمتر | 1640 | 1860 | 2355 | 2680 | 2800 | 3000 |
| ابعاد کلی | عرض-میلیمتر | 730 | 800 | 960 | 1040 | 1160 | 1440 |
| ابعاد کلی | H-mm | 1770 | 1900 | 2090 | 2300 | 2400 | 2450 |
| وزن ماشین | KG | 1600 | 2000 | 4800 | 6800 | 9200 | 12800 |
| مدل | SP35Y-16 | SP35Y-20 | SP35Y-25 | SP35Y-30 | SP35Y-40 | SP35Y-50 | |
| فشار | تن | 55 | 75 | 110 | 140 | 200 | 250 |
| حداکثر ضخامت برش | mm | 16 | 20 | 25 | 30 | 35 | 40 |
| استحکام صفحه | N / mm2 | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 | ≤ 450 |
| زاویه برش | ° | 7 درجه | 8 درجه | 8 درجه | 8 درجه | 8 درجه | 8 درجه |
| اندازه برش یک ضربه | mm | 16X250 | 20X330 | 25X330 | 30X355 | 35*400 | 40*400 |
| 8X400 | 10X480 | 16X600 | 20X600 | 25*700 | 30*750 | ||
| ضربههای قوچ | mm | 80 | 80 | 80 | 80 | 100 | 100 |
| تعداد ضربهها | / حداقل | 8 | 8 | 6 | 6 | 46258 | 46258 |
| عمق گلو | mm | 300 | 355 | 400 | 600 | 600 | 600 |
| ضخامت پانچ | mm | 16 | 20 | 25 | 26 | 35 | 35 |
| قطر حداکثر پانچ | mm | 25 | 30 | 35 | 38 | 40 | 45 |
| قدرت موتور اصلی | kw | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 |
| ابعاد کلی | ل-میلیمتر | 1640 | 1860 | 2355 | 2680 | 2800 | 3000 |
| ابعاد کلی | عرض-میلیمتر | 730 | 800 | 960 | 1040 | 1160 | 1440 |
| ابعاد کلی | H-mm | 1770 | 1900 | 2090 | 2300 | 2400 | 2450 |
| وزن ماشین | KG | 1600 | 2000 | 4800 | 6800 | 9200 | 12800 |
| دسته فولاد | نوار گرد | میدان میله | زاویه مساوی | آهن I | فولاد کانالی |
| / | / | / | برش ۹۰ درجه | / | / |
| Q35Y-16 | 45 | ۱۳۰۰ × ۶۰۰ | 125 × 125 × 12 | 126 × 74 × 5 | 126 × 53 × 5.5 |
| Q35Y-20 | 50 | ۱۳۰۰ × ۶۰۰ | 140 × 140 × 12 | 160 × 86 × 6 | 160 × 60 × 6.5 |
| Q35Y-25 | 60 | ۱۳۰۰ × ۶۰۰ | 160 × 160 × 14 | 200 × 102 × 9 | 200 × 75 × 9 |
| Q35Y-30 | 65 | ۱۳۰۰ × ۶۰۰ | 180 × 180 × 16 | 280 × 124 × 10.5 | 280 × 86 × 11.5 |
| Q35Y-40 | 75 | ۱۳۰۰ × ۶۰۰ | 200 × 200 × 16 | 320 × 134 × 13.5 | 320 × 92 × 12 |
| Q35Y-50 | 80 | ۱۳۰۰ × ۶۰۰ | 200 × 200 × 20 | 360 × 140 × 14 | 360 × 100 × 13 |
