| محل منبع: | چین |
| نام تجاری: | سومور |
| شماره مدل: | STC32 |
| صدور گواهینامه: | CE |
● حداکثر چرخش روی تخت: ۳۵۰ میلیمتر
● حداکثر چرخش روی سرسره عرضی: ۱۸۵ میلیمتر
● فاصله بین مراکز: ۵۰۰ میلیمتر
● حرکت محور X: ۳۵۰ میلیمتر
● حرکت محور Z: 300 میلیمتر
● قطر اسپیندل: ۶۰ میلیمتر
● حداکثر سرعت اسپیندل: ۴۰۰۰ دور در دقیقه
STC32 از چدن با استحکام بالا و به همان اندازه استحکام بالا مونتاژ شده است، نصب آن با یک سوراخ اسپیندل بزرگ 56/66 میلیمتری نیز میتواند استحکام و قابلیت آن را به میزان قابل توجهی بهبود بخشد. این سوراخ اسپیندل با قطر بزرگ، با تطبیق با یاتاقانهای با کیفیت بالا، دقت پردازش آن را نیز افزایش میدهد. مدار پیشرو بدون لقی، توانایی پردازش را افزایش داده است. در همین حال، مدارهای دو جهته بستر نورد خطی همچنان به خوبی روغنکاری میشوند تا هرگونه سایش در طول ماموریتها کاهش یابد.

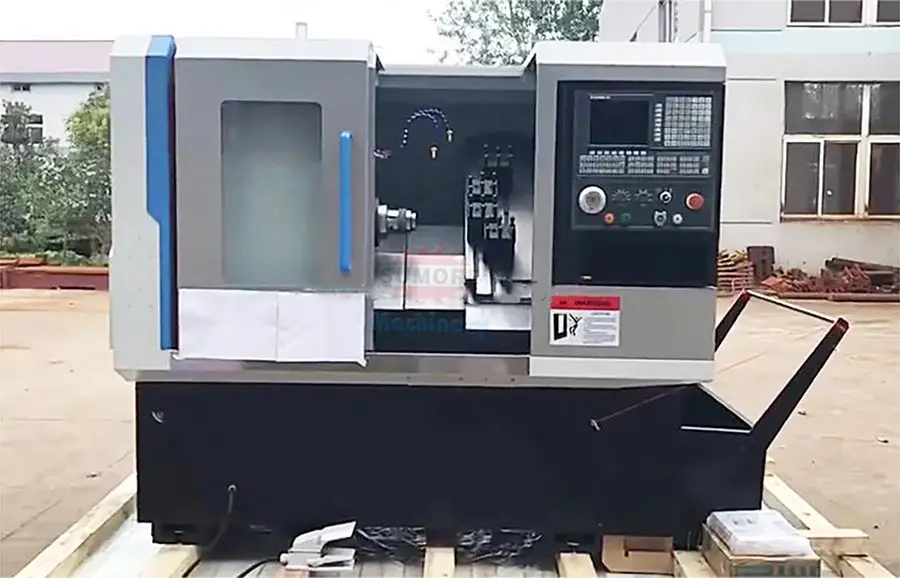

● دستگاه تراش CNC مورب با دقت بالا با پیچ تایوانی و راهنمای خطی.
● اسپیندل کارتریجی با دقت بالا، استحکام و دقت را تضمین میکند.
● پیچ ساچمهای درجه C3 تایوان با دقت بالا، دقت موقعیتیابی را پایدارتر میکند.
● کنترلر زیمنس، فانوس، سینتک، فاگور به صورت اختیاری.
● چدن یکپارچه کل دستگاه، استحکام بالا را تضمین میکند.
این نوع دستگاه برای پردازش قطعات شفت که شکل پیچیدهای دارند و نیاز به دقت بالا و تولید انبوه در لوازم جانبی خودرو، موتور، دارو، میکرومحور، قطعات الکترونیکی، ابزار پنوماتیک، صنایع ساعت و غیره دارند، بهترین گزینه است.
| مدل | STC32 | STC36 | STC40 |
| حداکثر تاب خوردن روی تخت | 350mm | 350mm | 350mm |
| فاصله بین مراکز | 250mm | 360mm | 400mm |
| حداکثر چرخش روی سرسره متقاطع | 185 | 130 | 180 |
| عرض ریل | 284mm | 284mm | 284mm |

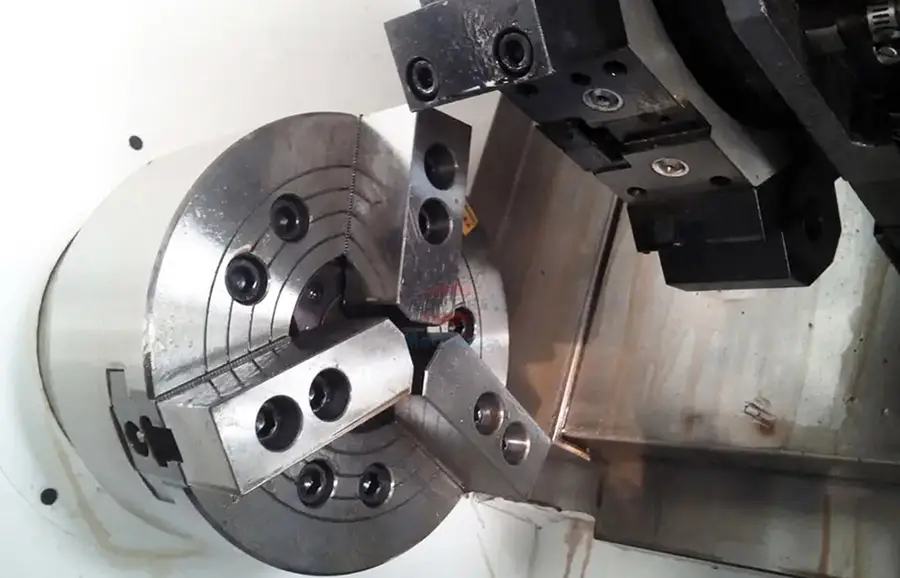

| قطر چاک | 160mm | 160mm | 200mm |
| سوراخ اسپیندل | 56mm | ф56 میلی متر | 61mm |
| بینی دوکی | A2-5 | A2-5 | A2-6 |
| حداکثر سرعت اسپیندل | 4000 دور در دقیقه | 4000 دور در دقیقه | 4000 دور در دقیقه |
| سفر محور Z | 300mm | 400mm | 400mm |
| سفر محور X | 350mm | 470mm | 470mm |
| سرعت سریع X/Z | 15/15 متر بر دقیقه | 15/15 متر بر دقیقه | 15/15 متر بر دقیقه |
| راهنمای X/Z و پیچ | تایوان | تایوان | تایوان |

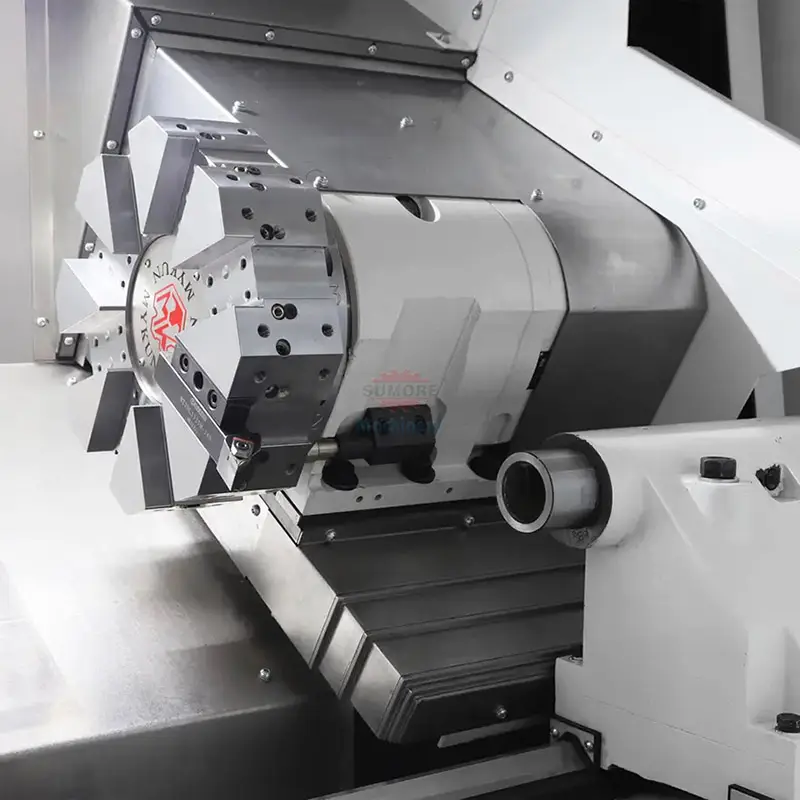

| تعداد ایستگاهها | نوع باند ۶ طرفه | نوع باند 6 طرفه | نوع باند 6 طرفه |
| اندازه ابزار | 20x20mm | 20x20mm | 20x20mm |
| موتور اسپیندل | 4kw | 5.5kw | 7.5kw |
| توان پمپ خنک کننده | 120w | 120w | 120w |
| ابعاد کلی | 2600x1300x1700mm | 2650x1600x1750mm | 2650x1600x1750mm |
| اندازه بسته بندی | 2800x1700x2050mm | 2860x1800x2050mm | 2860x1800x2050mm |
| NWIG.W. | 1500 / 1700kg | 2000 / 2200kg | 2200 / 2400kg |
