| محل منبع: | چین |
| نام تجاری: | سومور |
| شماره مدل: | جیامسی۳۰۰۰/جیامسی۳۲۰۰/جیامسی۳۵۰۰ |
| صدور گواهینامه: | CE |
● اندازه میز (عرضxطول): 2500x4000 / 5000 / 6000 میلیمتر
● ظرفیت بارگیری روی میز: 18/21/24/27/30 تن
● حرکت محور X: 3000/4000/5000/6000/7000/8000 میلیمتر
● حرکت محور Y - شامل حرکت تعویض ابزار: ۲۴۵۰ میلیمتر
● حرکت محور Z: ۵۰۰ میلیمتر
● عرض گانتری: ۲۷۰۰ میلیمتر
● اندازه میز (عرضxطول): 2800x4000 /5000/6000 میلیمتر
● ظرفیت بارگیری روی میز: 20/23/26/29/32 تن
● حرکت محور X: 4000/5000/60007000/8000 میلیمتر
● حرکت محور Y - شامل حرکت تعویض ابزار: ۲۴۵۰ میلیمتر
● حرکت محور Z: ۵۰۰ میلیمتر
● عرض گانتری: ۲۷۰۰ میلیمتر
● اندازه میز (عرضxطول): 3200x4000 /5000/6000 میلیمتر
● ظرفیت بارگیری روی میز: 22/25/28/31/34 تن
● حرکت محور X: 4000/5000/60007000/8000 میلیمتر
● حرکت محور Y - شامل حرکت تعویض ابزار: ۲۴۵۰ میلیمتر
● حرکت محور Z: ۵۰۰ میلیمتر
● عرض گانتری: ۲۷۰۰ میلیمتر

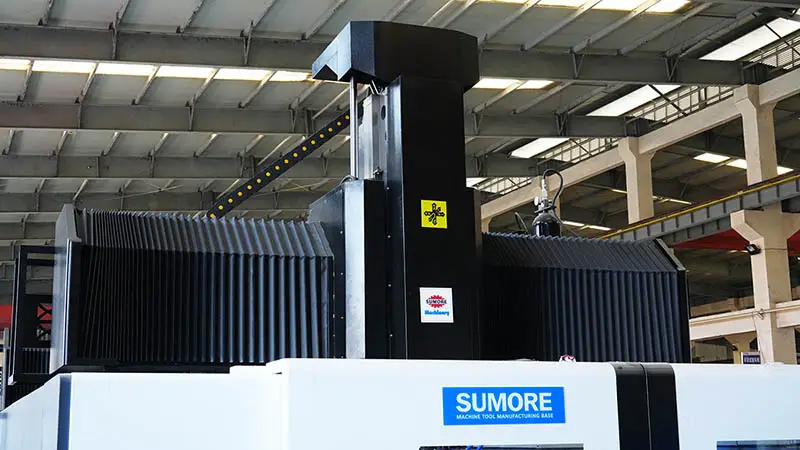

مرکز ماشینکاری دروازهای CNC نوعی تجهیزات مکانیکی است که در تولید صنعتی مورد استفاده قرار میگیرد و میتواند از طریق برنامههای کامپیوتری، از جمله پردازش قطعات، موقعیتیابی، آزمایش و غیره، خودکار شود.
1. راندمان بالا، دقت بالا و پایداری بالا.
۲. نسبت هزینه عملکرد بالا.
۳. کاهش مصرف انرژی تا ۲۰٪، پایداری بالا.
۴. کارکرد، برنامهریزی و نگهداری آسان.
مرکز ماشینکاری دروازهای CNC معمولاً در صنایعی مانند تولید ماشینآلات، هوافضا، خودرو، الکترونیک و تجهیزات پزشکی، دفاع برای ماشینکاری قطعاتی مانند قالب، قالب و اجزای پیچیده استفاده میشود.
| مدل | واحد | GMC3000 | GMC3200 | GMC3500 |
| ظرفیت | ||||
| اندازه میز: عرضxطول | (میلی متر) | ۲۵۰۰*/۴۰۰۰/۵۰۰۰/۶۰۰۰ | 2800*4000/5000/6000 | 3200*4000/5000/6000 |
| ظرفیت بارگیری روی میز | (تن) | 18/21/24/27/30 | 20/23/26/29/32 | 22/25//28/31/34 |
| فاصله از سطح اسپیندل تا سطح میز | (میلی متر) | 280-1480 | 280-1480 | 280-1780 |

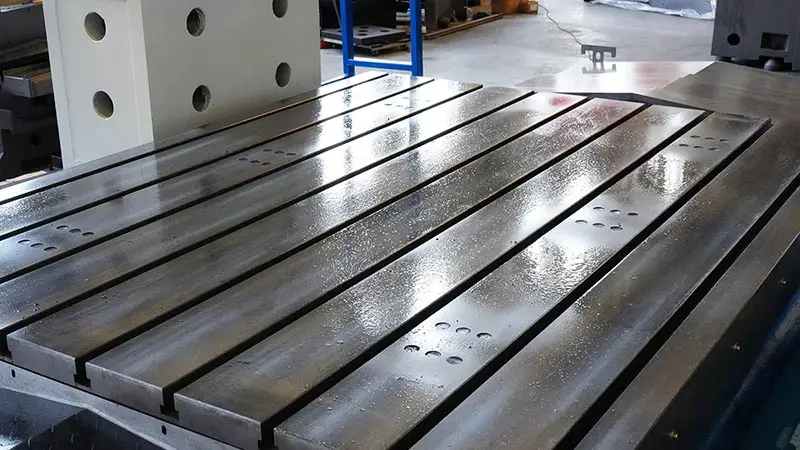

| اسلات میز T | 12-28-200 | 14-28-200 | 15-28-200 | |
| سفر محور X | (میلی متر) | 3000/4000/5000/6000/7000/8000 | 4000/5000/6000/7000/8000 | 4000/5000/6000/7000/8000 |
| حرکت محور Y - شامل حرکت تعویض ابزار | (میلی متر) | 3300 | 3500 | 3800 |
| سفر محور Z | (میلی متر) | 1200 | 1200 | 1500 |
| عرض دروازه | (میلی متر) | 3000 | 3200 | 3500 |
| دوک | ||||

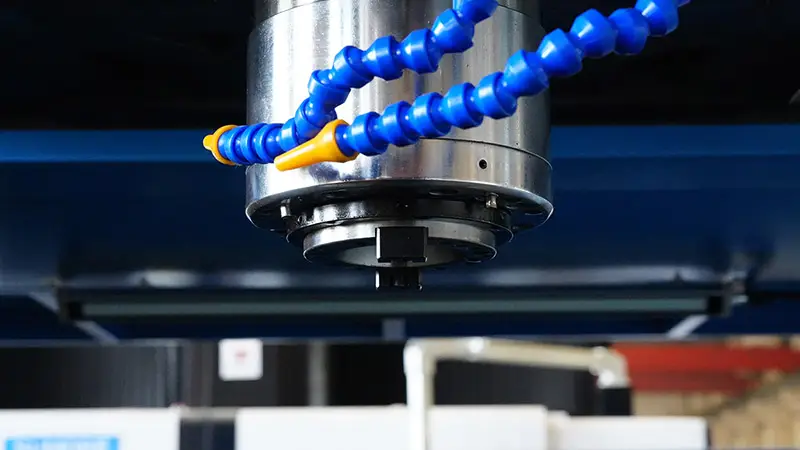

| قطر/نوک اسپیندل | BT50-190 | BT50-190 | BT50-190 | |
| سرعت اسپیندل - تسمه | (دور در دقیقه) | 6000 / 8000rpm | 6000 / 8000rpm | 6000 / 8000rpm |
| قدرت موتور اصلی | (KW) | 22-26kw | 22-26kw | 30-37kw |
| سرعت برش | ||||
| سرعت تغذیه سریع | (M / دقیقه) | 6 | 6 | 6 |
| سرعت تغذیه برش | (M / دقیقه) | X:15 Y:15 Z:10 | X:15 Y:15 Z:10 | X:15 Y:12 Z:10 |
| دقت | ||||
| دقت موقعیت | (میلی متر) | ± 0.005 | ± 0.005 | 0.005 |
| دقت تغییر موقعیت | (میلی متر) | ± 0.003 | ± 0.003 | 0.003 |
| ATC | ||||
| شماره ابزار | 24 | 24 | 24 | |
| زمان تعویض ابزار | (بازدید کنندگان) | 2.7 | 2.7 | 2.7 |
| حداکثر وزن ابزار | (کیلوگرم) | 8 | 8 | 8 |
| قطر ابزار حداکثر | (میلی متر) | 112/200 | 112/200 | 112/200 |
| حداکثر طول ابزار | (میلی متر) | 400 | 400 | 400 |
| وزن و ابعاد دستگاه | ||||
| وزن دستگاه | (تن) | 39/45/52/60/68 | 42/49/57/66/76 | 46/54/62/71/81 |
| ابعاد کلی | (میلی متر) | 12000/14000/16000/18000/20000*5680*6650 | 12000/15000/17000/22000*5900*6650 | 12000/15000/17000/22000*6200*6950 |
